次世代M16製作所 MS FACTORY

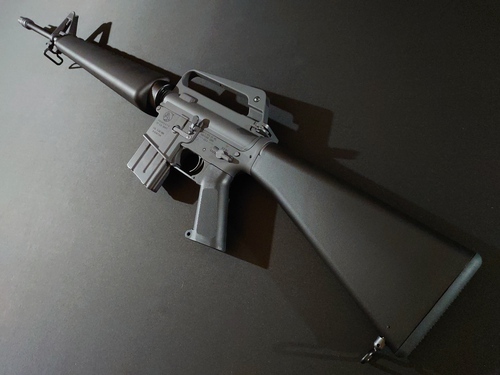

ベトナム戦争で実戦投入されたXM16E1。


ボルトフォアードアシスト装備でマグキャッチガードが無い造形が特徴。


今回はオーダーをいただき、MS FACTORYにて東京マルイ次世代メカボックス・リコイルユニットを組み込んだ次世代XM16E1を製作。

次世代ユニットによる射撃に伴う激しいリコイルショックと金属音をXM16E1で体感可能としました。





＜次世代XM16E1構成＞
E&C M16メタルアッパーフレーム
フロント一式：E&C（ヒートガード装備ハンドガード、アウターバレル、フロントサイト等）
CYMA ETU XM16E1ストック
初期型台形ロックパーツスチールダストカバー
G&P フロントロックピン
東京マルイ次世代M4メカボックス＆リコイルユニット他次世代パーツ
次世代対応20連ショートマガジン（G&P×マルイ次世代マガジン）
モーター：東京マルイ　EG1000モーター

次世代ユニット組込みのため、アッパーフレーム、ロアフレーム他各パーツの擦り合わせを実施。

＜外観加工＞
①ロアフレーム後端リブカット＆実銃形状成型
②リアロックピン脱落防止リブ成型
③バッファーチューブストッパーピン
④ワンオフ製作バッファーリング
⑤マグキャッチガードカット＆R形状成型
⑥ポート下リブ後端カット＆丸め成型
⑦フロントロックピン下のR形状を実銃同様に直角成型加工
⑧ストック可動スリングスイベルロックピン
⑨チューリップハイダー実銃形状成型加工
⑩不要刻印埋め

加工成型済みフレーム




各種パーツは黒鉄処理の上、磨き出しています。
＜黒鉄磨き出しパーツ＞
チャージングハンドル、トリガー、トリガーガード、トリガーピン、リアサイト一式、フォアードアシストノブ、セレクター、セレクターキャップ、ダミーボルト、ボルトリリース、マグキャッチ、リアロックピン







フレーム右側は後端リブを実銃同様にリブ成型とロックピン脱落防止リブ造成を行っています。
右側の刻印は全て埋めています。


ボルトは射撃に連動して前後に稼働。チャージングハンドルを引くとボルトが後退し、次世代チャンバーにアクセスできます。

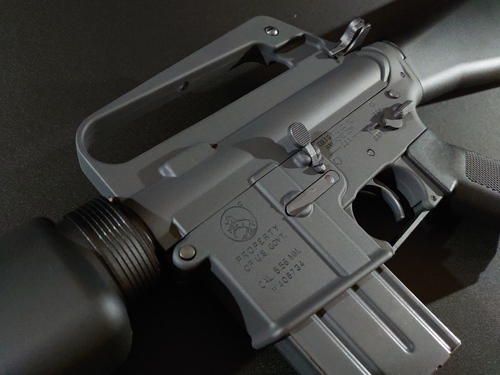

マグキャッチガードカット及びラウンド形状成型＆エジェクションポート下リブ後端カット＆丸め成型。

ダストカバーはロックパーツ台形の初期型ダストカバーを装着。

全弾打ち尽くすとボルトキャッチが稼働し、オートストップ機能が作動します。

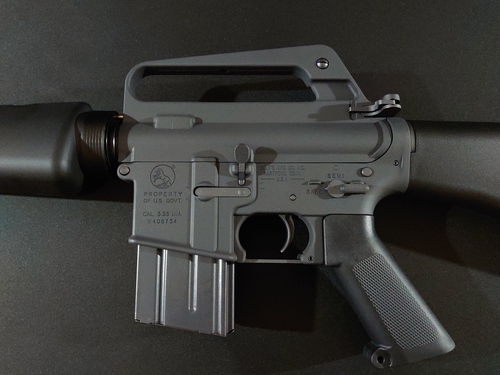

フレーム左側の「M4A1 CARBINE」の刻印は埋めています。

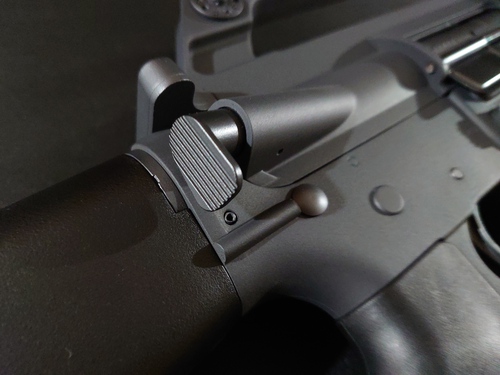

ロアフレームは後端リブカット成型を行い、XM16E1の特徴でもあるバッファーチューブストッパーピンを装着。


サイトスクリューはマイナススクリューをワンオフ製作。

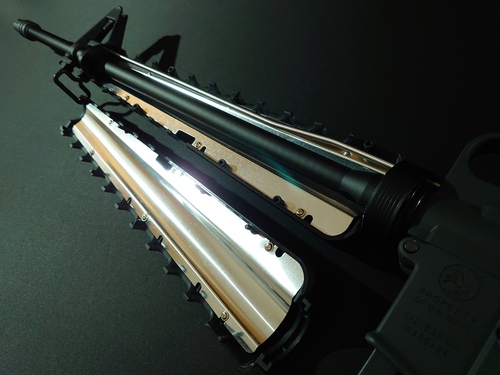

ハンドガードはヒートガード装備。

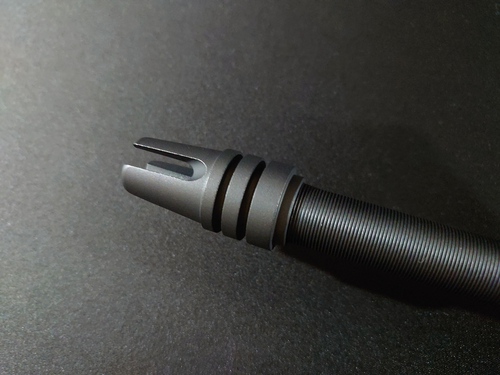

三又チューリップハイダーは実銃形状でワンオフ製作。

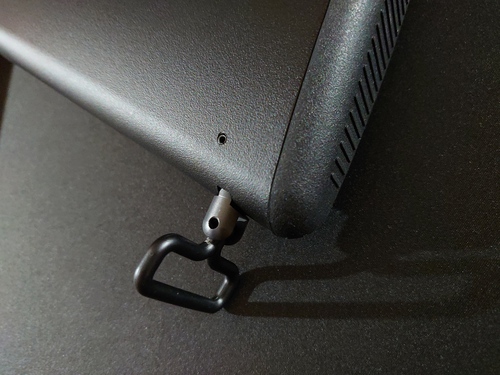

ストックの可動スリングスイベルには3mmスチールスプリングピンを装着してXM16E1の特徴を再現。

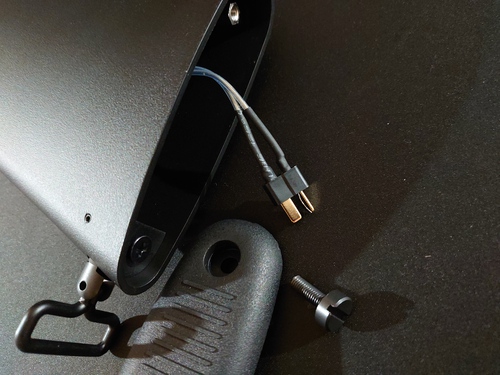

配線は全て伝導効率が高いテフロンコードで敷設。安全性とスイッチ保護のためストック内に20Aヒューズを格納。
コネクターはT型コネクターを装着。


マガジンは次世代対応20連ショートマガジンを製作。

マガジンアウターは酸化被膜のG＆Pスチール製を使用。
アウターケースに加工済みのインナーを格納し、隙間から土埃が入らないようゴム材でシーリング。
弾残り0で、全弾撃ち尽くすとオートストップ機能が作動します。
リアルカウント装弾（装弾数：実銃同数20発）
