次世代M16製作所 MS FACTORY

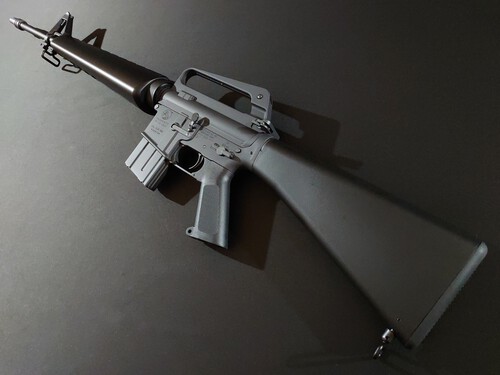

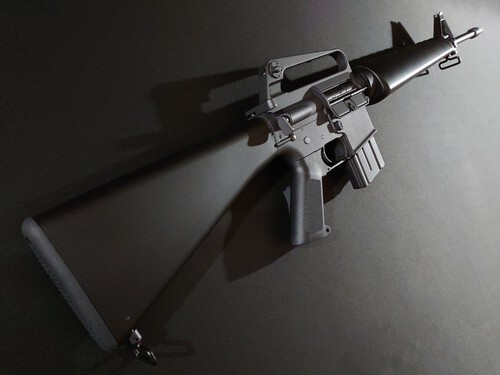

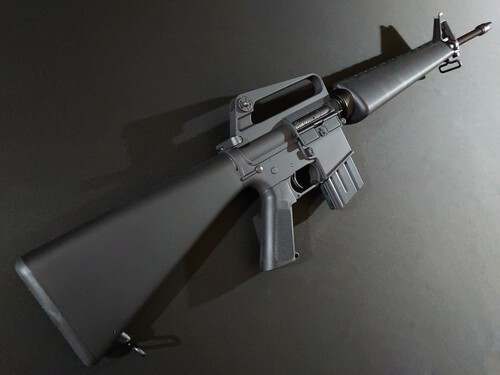

ベトナム戦争で実戦投入されたXM16E1。


ボルトフォアードアシスト装備でマグキャッチガードが無い造形が特徴。


MS FACTORYにて東京マルイ次世代メカボックス・リコイルユニットを組み込んだ次世代XM16E1を製作。

次世代ユニットによる射撃に伴う激しいリコイルショックと金属音をXM16E1で体感可能としました。




＜次世代XM16E1構成＞
CYMA ETU：アッパーフレーム、フロント一式、ストック
東京マルイ次世代M4：メタルロアフレーム、メカボックス、次世代リコイルユニット、チャージングハンドル、ボルトユニット、チャンバー他
モーター：東京マルイ　EG1000モーター
次世代対応20連ショートマガジン2個付属：東京マルイ次世代Mg×東京マルイM16ショートMg

次世代ユニット組込みのため、アッパーフレーム、ロアフレーム他各パーツの擦り合わせを実施。

＜外観加工箇所＞
①ロアフレーム後端リブカット＆実銃形状成型
②リアロックピン脱落防止リブ成型
③バッファーチューブストッパーピン
④ワンオフ製作バッファーリング
⑤マグキャッチガードカット＆R形状成型
⑥ポート下リブ後端カット＆丸め加工
⑦フロントロックピン下のR形状を実銃同様に直角成型加工
不要刻印は埋めています。

加工成型済みフレーム




各種パーツは黒鉄処理の上、磨き出しています。
＜黒鉄磨き出しパーツ＞
マガジンアウターケース、チャージングハンドル、トリガー、トリガーガード、トリガーピン、リアサイト一式、フォアードアシストノブ、セレクター、セレクターキャップ、ダミーボルト、ボルトリリース、マグキャッチ、リアロックピン







ボルトは射撃に連動して前後に稼働。チャージングハンドルを引くとボルトが後退し、次世代チャンバーにアクセスできます。

※エジェクションポートのボルトカバーロックはオミット

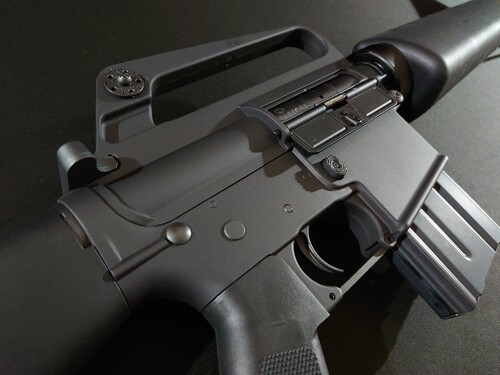

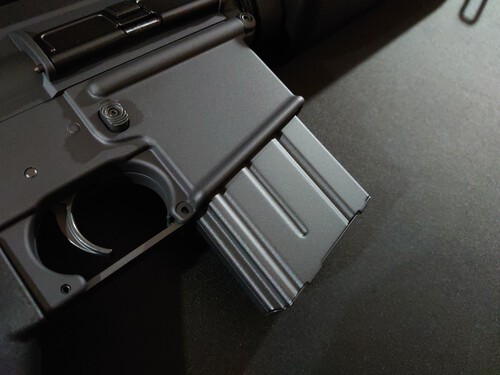

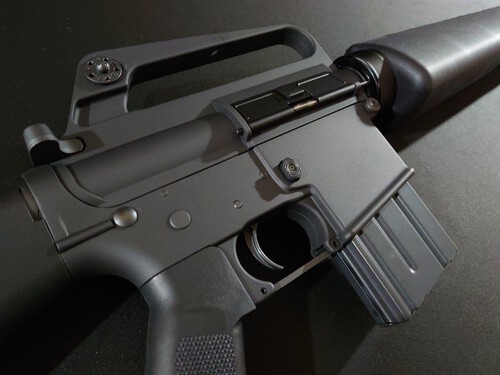

マグキャッチガードカット及びラウンド形状成型。


エジェクションポート下リブは後端カット＆丸め成型。


全弾打ち尽くすとボルトキャッチが稼働し、オートストップ機能が作動します。

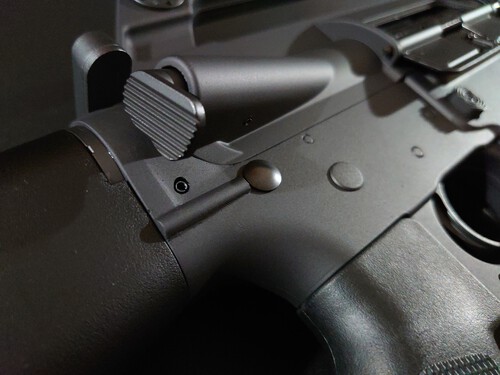

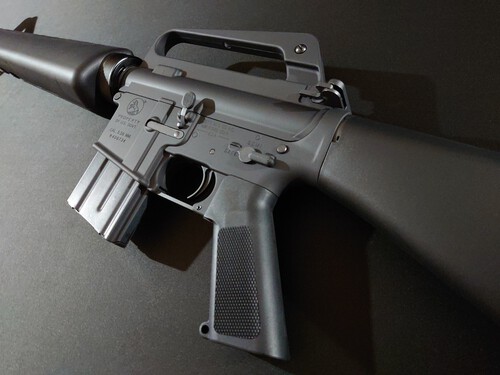

ロアフレームは後端リブカット成型を行い、XM16E1の特徴でもあるバッファーチューブストッパーピンを装着。



バッファーチューブストッパーピンは3mmスチールスプリングピンをダミーで装着しています。

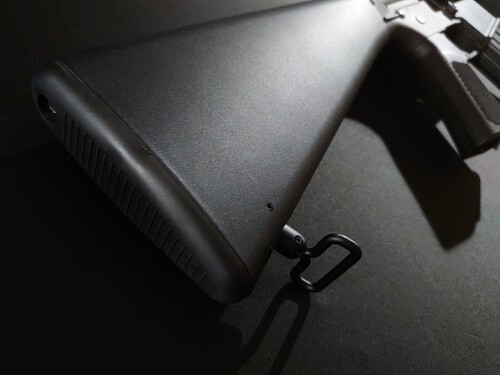

ストックの可動スリングスイベルには同じく3mmスチールスプリングピンを装着してXM16E1の特徴を再現。


マガジンは次世代対応20連ショートマガジンを製作。


東京マルイM16ショートマガジンのアウターケースに加工済次世代マガジンインナーを格納し、隙間から土埃が入らないようゴム材でシーリング。

弾残り0で全弾撃ち尽くすとオートストップ機能が作動します。
リアルカウント装弾（装弾数：実銃同数20発）

※予備マガジンを含め、2個の次世代ショートマガジンが付属します。

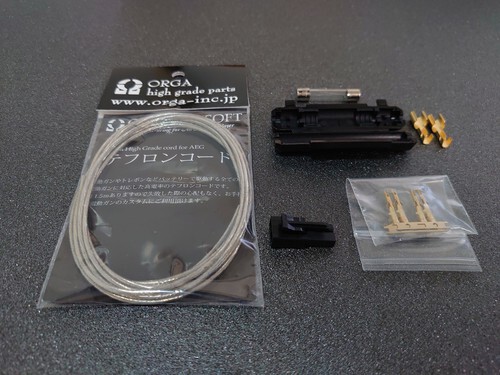

ストック内の配線は伝導効率が高いテフロンコードで敷設。安全性とスイッチ保護のためストック内に20Aヒューズ、ヒューズBOXを格納。



今回製作した次世代XM16E1はヤフオクにて落札いただきました。ありがとうございました。










次世代M16、次世代XM177、次世代M727等の製作についてのお問い合わせは、下記メールアドレスまでご連絡願います。

＜メールアドレス＞　xjr2236@yahoo.co.jp
＜製作者＞MS FACTORY

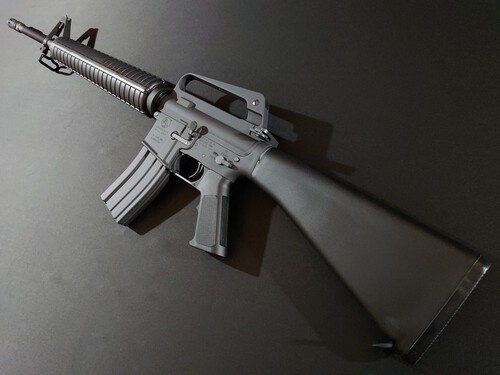

スチール芯弾M855を使用するため、M16A1からM16A2への改修過程において製造されたM16A1E1。

今回はご依頼をいただき、次世代M16A1E1を製作。
新品のG&Pパーツと実物ハンドガード、次世代M4はご依頼主様のお持込み分を使用して製作しております。











＜次世代M16A1E1構成＞
G&P：C7/C8メタルアッパーフレーム、フロント一式、ストック、メタルグリップ
東京マルイ次世代M4A1 SOCOM：メタルロアフレーム、メカボックス、次世代リコイルユニット、チャージングハンドル、ボルトユニット、チャンバー他
モーター：東京マルイ　EG1000モーター
実物ハンドガード装備

＜外観加工箇所＞
次世代ユニット組込みのため、アッパーフレーム、ロアフレーム他各パーツの擦り合わせを実施。
ご依頼主様のご指示に従い、外観加工を施しています。

①ロアフレームA1加工
　　後端のリブカット＆実銃形状成型、右側後端ロックピン脱落防止リブ造成、フロントロックピン下のRを実銃同様に直角成型加工
②M4A1 CARBINE刻印埋め、フレーム右側全刻印埋め

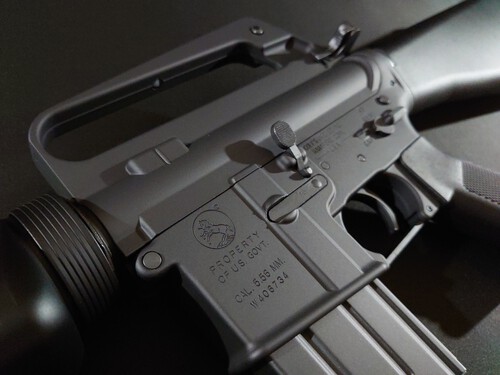

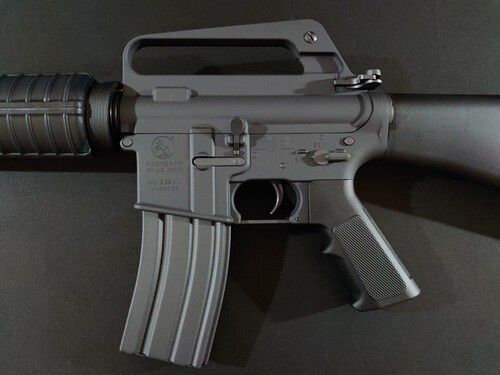

入手が非常に困難なG&P C7/C8アッパーフレームを次世代擦り合わせの上で組み込んでいます。




各パーツは黒鉄磨き上げ処理を行っています。
＜黒鉄磨き上げパーツ＞
チャージングハンドル、トリガー、トリガーガード、トリガーピン、セレクター、セレクターキャップ、ダミーボルト、ボルトリリース、マグキャッチ、リアロックピン、ボルトフォアードアシストノブ、リアサイト一式


全弾打ち尽くすとボルトキャッチが稼働し、オートストップ機能が作動します。


ボルトは射撃に連動して前後に可動します。


チャージングハンドルを引くとボルトが後退し、次世代チャンバーのホップアップダイヤルにアクセスできます。


G&P C7/C8アッパーフレームはかなり使い込まれており、傷のリペアと赤サビが発生したリアサイト一式やボルトフォアードアシストノブはサビを落とし、黒鉄磨き上げ処理を施しています。

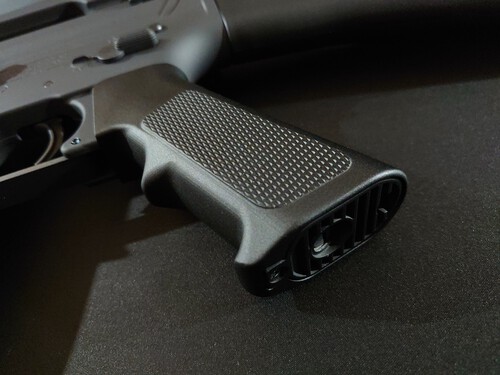

グリップはG&Pメタルグリップを装着。

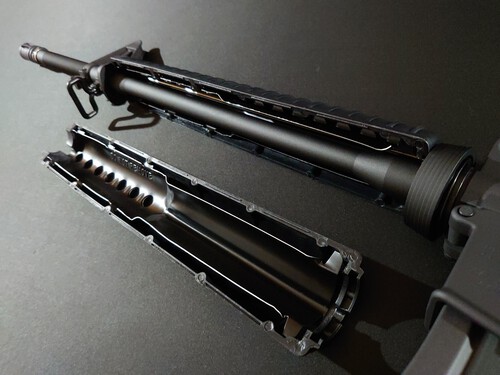

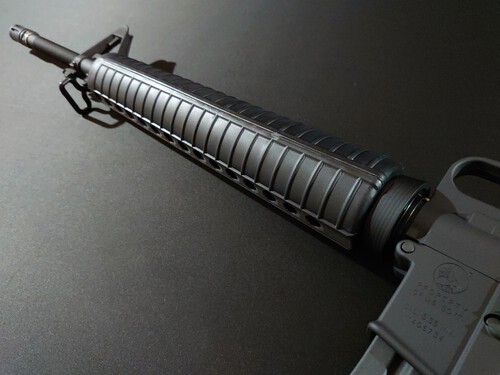

ハンドガードとハンドガードキャップは実銃用を装着。

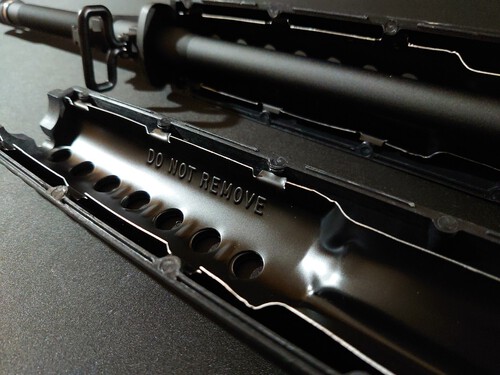

アルミ製ブラックヒートガードを装備しています。


ヒートガードには「DO NOT REMOVE」の文字。


ストック内の配線は伝導効率が高いテフロンコードで敷設。安全性とスイッチ保護のためストック内に20Aヒューズ、ヒューズBOXを格納。

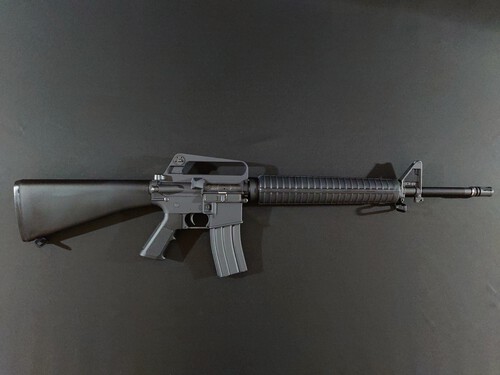

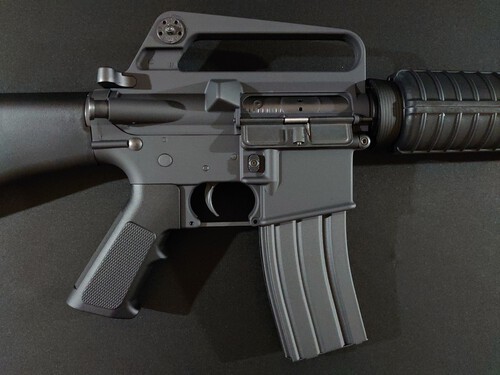

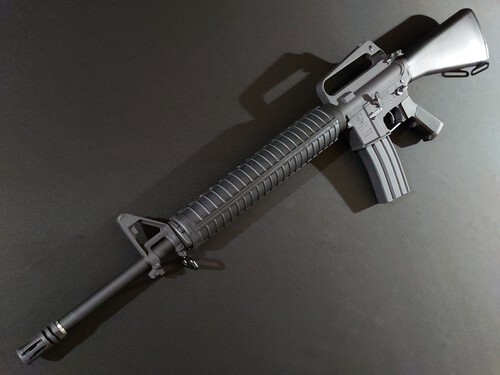

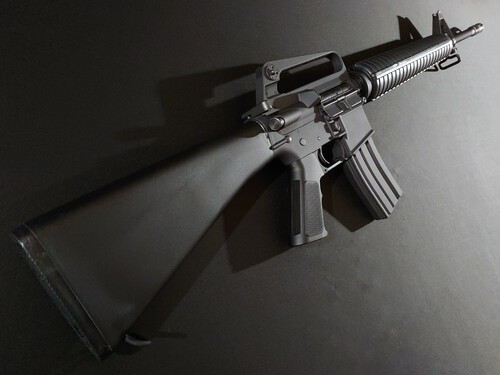

すべての加工が完了し、次世代M16A1E1が完成しました。
ご依頼主様大変お待たせいたしました。









次世代M16、次世代XM177、次世代M727等の製作についてのお問い合わせは、下記メールアドレスまでご連絡願います。

＜メールアドレス＞　xjr2236@yahoo.co.jp
＜製作者＞MS FACTORY

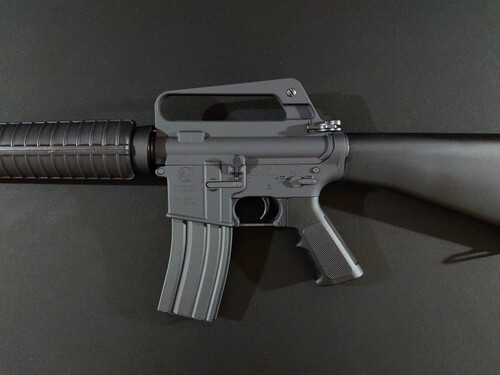

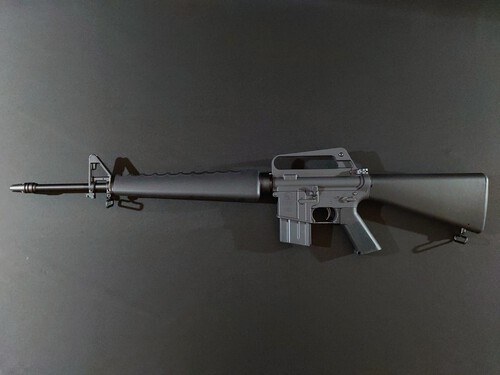

ベトナム戦争初期にアメリカ軍、南ベトナム軍に配備されたCOLT AR-15。


以前、MS FACTORY製 次世代AR-15をご注文いただいたご依頼主様のご紹介で同一仕様の次世代AR-15を製作。
E&C M16VNをベースに東京マルイの次世代ユニットを組込み次世代化しました。





次世代ユニットによる射撃に伴う激しいリコイルショックと金属音をAR-15で体感可能としました。







＜次世代AR-15構成＞
E&C M16VN：アッパーフレーム、フロント一式、ストック
東京マルイ（次世代HK416/M4）：メタルロアフレーム、メカボックス、次世代リコイルユニット、チャージングハンドル、ボルトユニット、チャンバー他
モーター：東京マルイ　EG1000モーター

＜外観加工箇所＞
次世代ユニット組込みのため、アッパーフレーム、ロアフレーム他各パーツの擦り合わせを実施。

①ロアフレーム後端のリブカット＆実銃形状成型、右側後端はロックピン脱落防止リブ造成
②フロントロックピン下のRを実銃同様に直角成型加工
③マグキャッチガード除去＆R成型
④ポート下リブ全カット成型
⑤M4A1 CARBINE刻印埋め、フレーム右側全刻印埋め、CHモールドカット



↓ベトナム戦争におけるAR-15実銃の画像

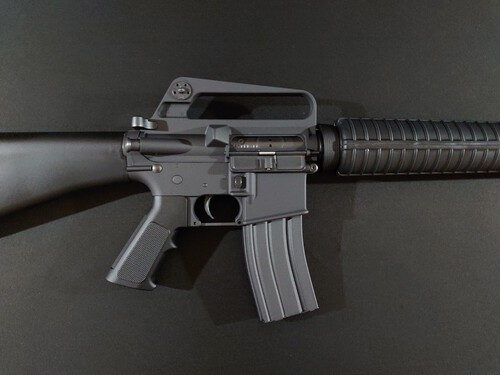

AR-15の特徴として、ボルトフォアードアシスト、マグキャッチガード、ポート下ロックピン抜止リブが装備されていません。


今回製作した次世代AR-15もボルトフォアードアシストがない造形で、ベトナム戦争初期の時代を感じます。

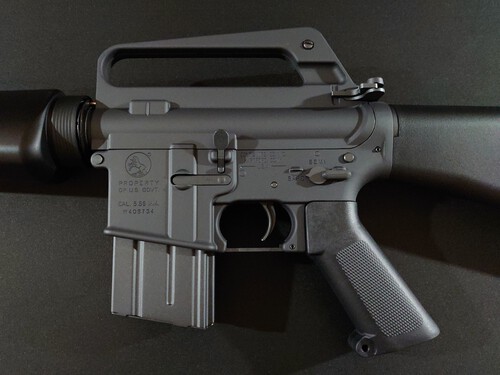

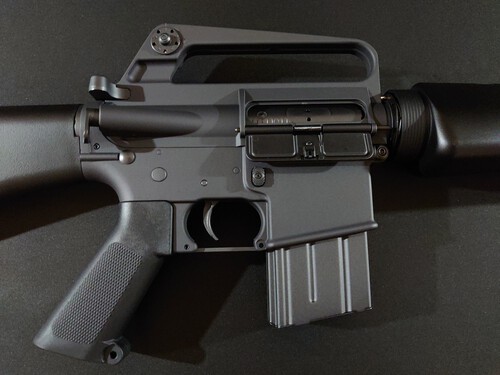

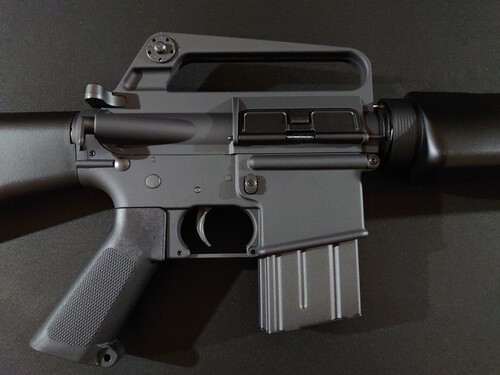

後端リブを実銃同様にリブ成型とロックピン脱落防止リブ造成を行っています。

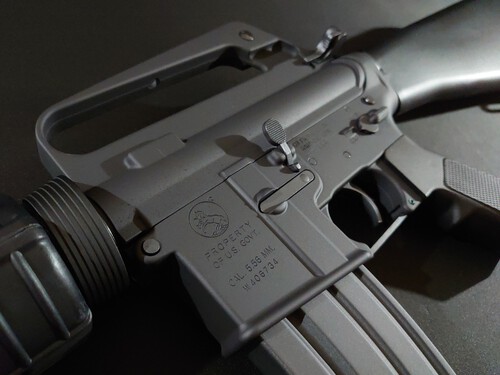

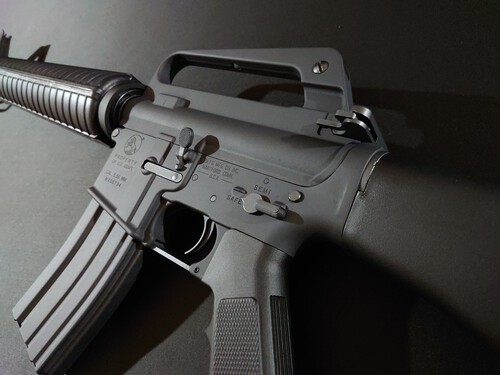

フレーム右側の刻印はCHモールドも含め全て埋めています。

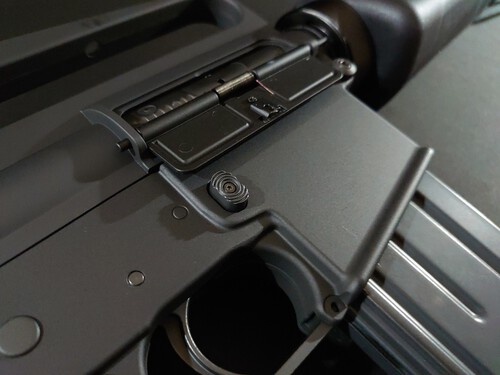

マグキャッチガード除去＆成型及びポート下のリブは全てカット＆成型しています。


ボルトは射撃に連動して前後に可動します。
チャージングハンドルを引くとボルトが後退し、次世代チャンバーのホップアップダイヤルにアクセスできます。



各パーツは黒鉄磨き上げ処理を行っています。
＜黒鉄磨き上げパーツ＞
チャージングハンドル、トリガー、トリガーガード、トリガーピン、セレクター、セレクターキャップ、ダミーボルト、ボルトリリース、マグキャッチ、リアロックピン、リアサイト一式




E&C オリジナルは固定スリングスイベルのため、実銃同様に可動スリングスイベルに換装。

可動スリングスイベルは実銃形状のMS FACTORYワンオフ製作。3mmスプリングピンでストックに固定しています。

ハンドガードはヒートガード装備。

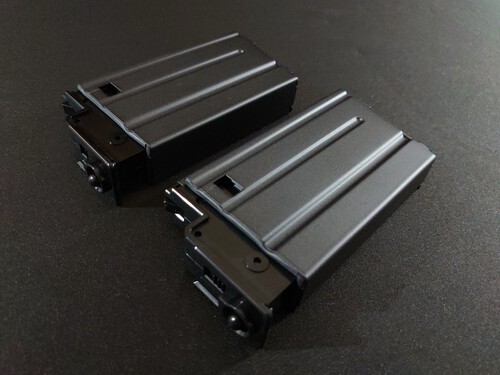

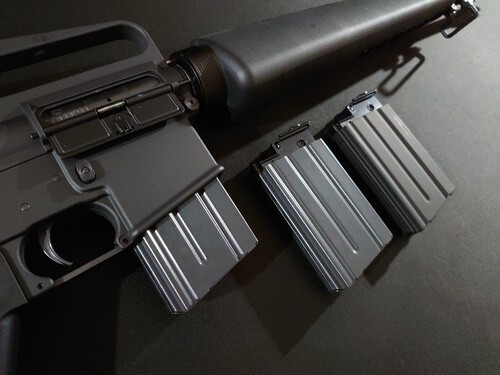

マガジンは次世代対応の20連ショートマガジンを製作して装着。

マガジンアウターは酸化被膜のG＆Pスチール製×2個とE&Cオリジナル×1個を使用。
アウターケースに加工済みのインナーを格納し、隙間から土埃が入らないようゴム材でシーリング。
もちろん弾残り0で、全弾撃ち尽くすとオートストップ機能が作動します。
リアルカウント装弾。

ストック内の配線は伝導効率が高いテフロンコードで敷設。安全性とスイッチ保護のためストック内に20Aヒューズ、ヒューズBOXを格納。

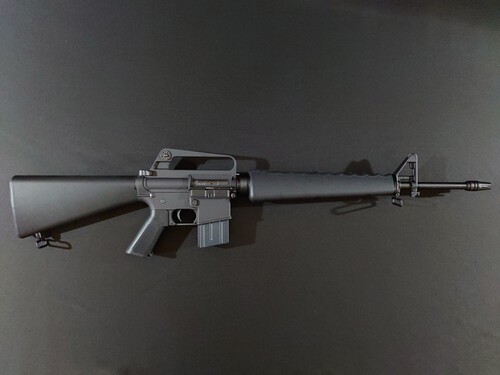

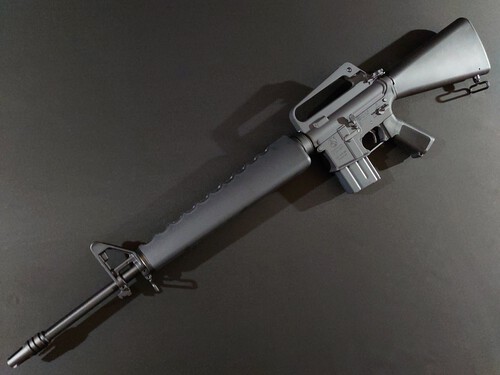

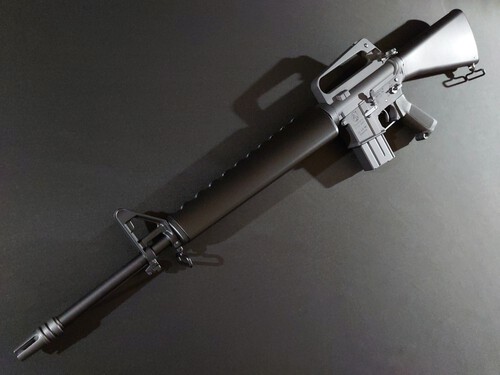

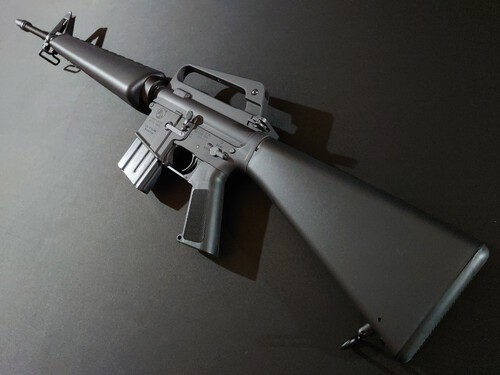

すべての加工が完了し、次世代AR-15が完成しました。
ご依頼主様大変お待たせいたしました。
