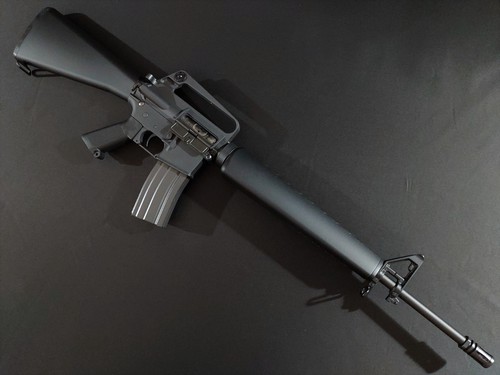

ベトナム戦争に於いてアメリカ軍の主力小銃として採用されたM16A1。


CYMA ETU M16A1をベースに東京マルイの次世代ユニットを組込み次世代化しました。


次世代ユニットによる射撃に伴う激しいリコイルショックと金属音をM16A1で体感可能としました。

＜次世代M16A1構成＞
ベース：CYMA ETU M16A1
東京マルイ（次世代HK416/M4）:メタルロアフレーム、メカボックス、次世代リコイルユニット、チャージングハンドル、ボルトユニット、チャンバー他
モーター：東京マルイ　EG1000モーター


＜外観加工箇所＞

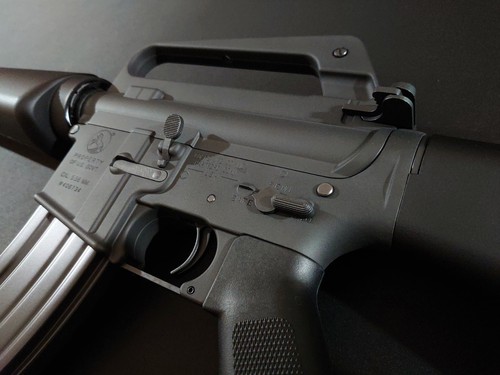

①ロアフレーム後端のリブカット＆実銃形状成型、右側後端はロックピン脱落防止リブ造成。
②フロントロックピン下のRを実銃同様に直角成型加工。
③アッパーフレーム左側キャリングハンドル前後の押し出しピン穴埋成型。
④フレーム左側の「M4A1 CARBINE」の刻印は埋めています。

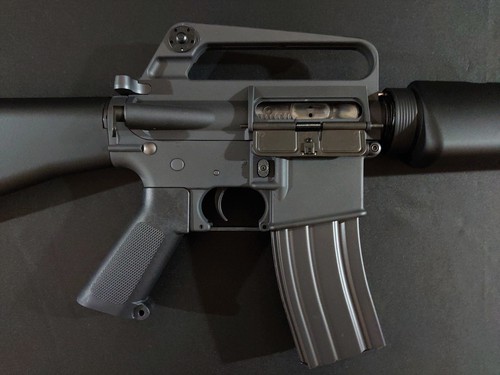

フレーム右側は後端リブを実銃同様にリブ成型とロックピン脱落防止リブ造成を行っています。
右側の刻印は全て埋めています。


全弾打ち尽くすとボルトキャッチが稼働し、オートストップ機能が作動します。

チャージングハンドル、トリガーガード、セレクターは黒鉄処理の上、磨き出しています。

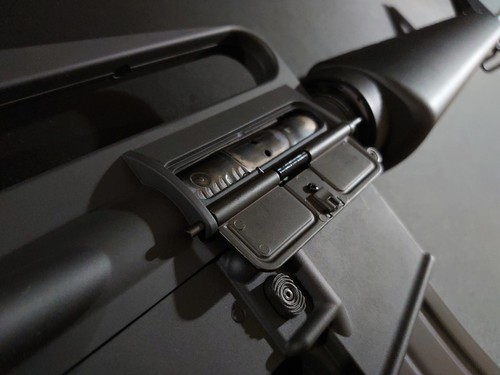

ボルトは射撃に連動して前後に可動します。

チャージングハンドルを引くとボルトが後退し、チャンバーのホップアップダイヤルにアクセスできます。
※エジェクションポートのボルトカバーロックはオミット

ボルトは実銃を模して焼成ボルトを使用。


画像のマガジンはCYMAオリジナルを装着していますが、東京マルイ次世代M4マガジンを使用します。

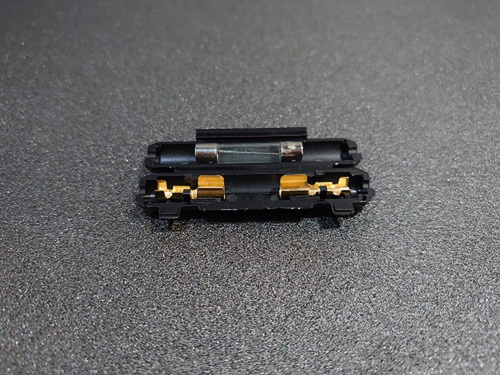

安全性とスイッチ保護のため、ストック内に20Aヒューズボックスを格納。

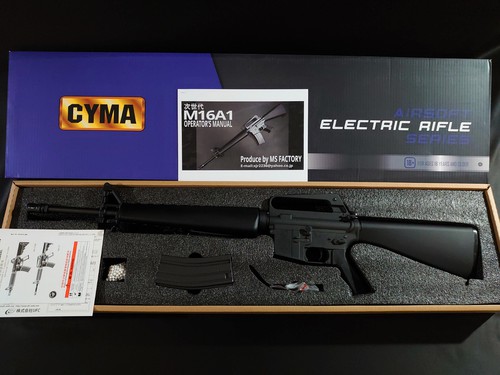

今回製作した次世代M16A1はヤフオクにて落札いただきました。ありがとうございました。











次世代M16、次世代XM177、次世代M727等の製作についてのお問い合わせは、下記メールアドレスまでご連絡願います。

＜メールアドレス＞　xjr2236@yahoo.co.jp
＜製作者＞MS FACTORY

先日、MS FACTORY製作の次世代XM177E2をご購入いただきました。




こちらのご購入者様から次世代対応20連ショートマガジンの製作をご依頼いただきました。
本数はなんと7本。

次世代対応の20連ショートマガジンはどこのメーカーも販売していないので製作するしかありません。


マガジンアウターはG&P M16VNマガジン（GP213）を使用。

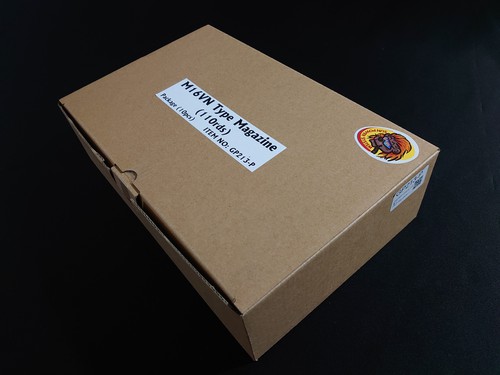

今回は10本入ケースで発注しました。

G&Pのマガジンは弾送り最悪ですが、アウターケースはスチール酸化被膜で強さと美しさを両立しています。

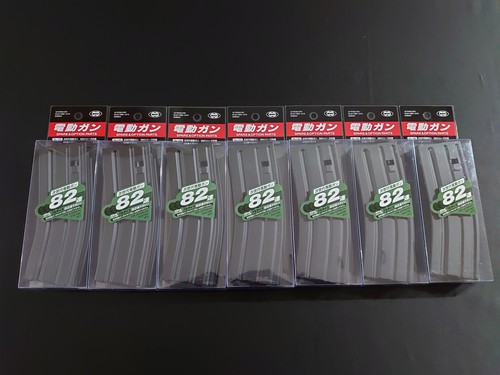

インナーは東京マルイ次世代82連マガジンを7本購入し、インナーを使用します。

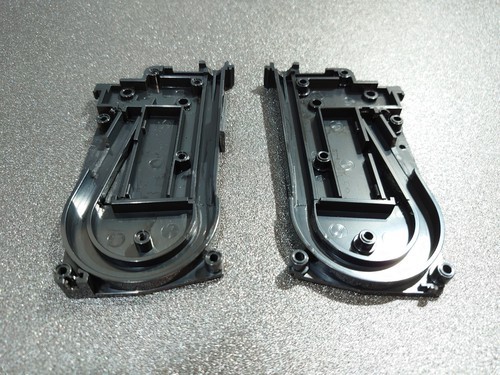

加工は弾道接合部を最小限の1箇所のみにするため、次世代ロングマガジンのインナー上下をZ字にカットしてパズルのように組み合わせます。


見えない場所ではありますが、インナー側面は0.5mmアクリル板で美しく且つ強度UPを図ります。

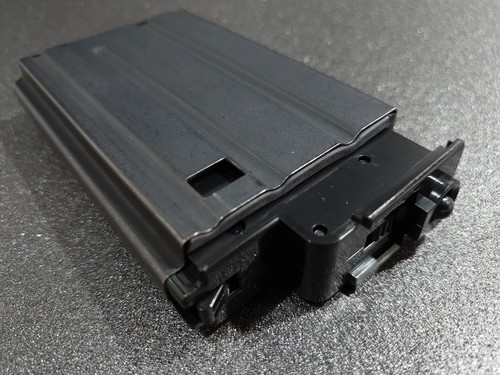

アウターケースに加工済みのインナーを格納し、隙間から土埃が入らないようゴム材でシーリングしています。


Z字カットの恩恵でショートマガジンにも関わらず40発以上のBB弾を装弾できます。
もちろん弾残り0で、最後の弾を発射するとオートストップが掛かります。

時間はかかりましたが、なんとかご依頼いただいた7本の次世代20連ショートマガジンが完成しました。



ご依頼主様、大変お待たせいたしました。
