【オーダー品】次世代XM16E1 CYMA ETU × 東京マルイ次世代M4

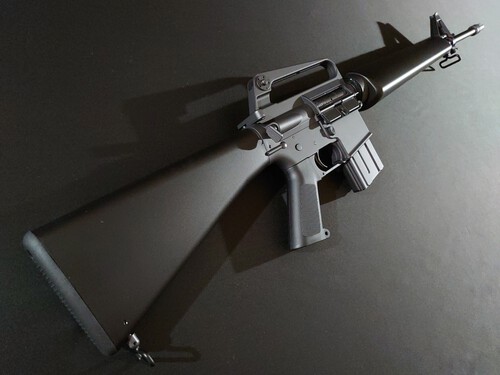

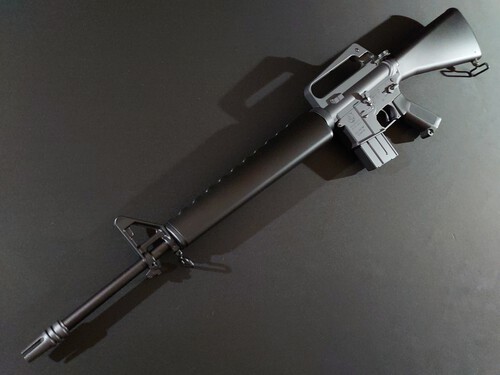

ベトナム戦争で実戦投入されたXM16E1。

ボルトフォアードアシスト装備でマグキャッチガードが無い造形が特徴。

今回はオーダーをいただき、MS FACTORYにて東京マルイ次世代メカボックス・リコイルユニットを組み込んだ次世代XM16E1を製作。

次世代ユニットによる射撃に伴う激しいリコイルショックと金属音をXM16E1で体感可能としました。

＜次世代XM16E1構成＞
CYMA ETU：アッパーフレーム、フロント一式、ストック
東京マルイ次世代M4：メタルロアフレーム、メカボックス、次世代リコイルユニット、チャージングハンドル、ボルトユニット、チャンバー他
モーター：東京マルイ　EG1000モーター
次世代対応20連ショートマガジン：東京マルイ次世代マガジン×東京マルイM16ショートマガジン

次世代ユニット組込みのため、アッパーフレーム、ロアフレーム他各パーツの擦り合わせを実施。

＜外観加工箇所＞
①ロアフレーム後端リブカット＆実銃形状成型
②リアロックピン脱落防止リブ成型
③バッファーチューブストッパーピン
④ワンオフ製作バッファーリング
⑤マグキャッチガードカット＆R形状成型
⑥ポート下リブ後端カット＆丸め加工
⑦フロントロックピン下のR形状を実銃同様に直角成型加工
⑧ストック可動スリングスイベルロックピン

不要刻印は埋めています。

加工成型済みフレーム

各種パーツは黒鉄処理の上、磨き出しています。
＜黒鉄磨き出しパーツ＞
チャージングハンドル、トリガー、トリガーガード、トリガーピン、リアサイト一式、フォアードアシストノブ、セレクター、セレクターキャップ、ダミーボルト、ボルトリリース、マグキャッチ、リアロックピン

ボルトは射撃に連動して前後に稼働。チャージングハンドルを引くとボルトが後退し、次世代チャンバーにアクセスできます。
※エジェクションポートのボルトカバーロックはオミット

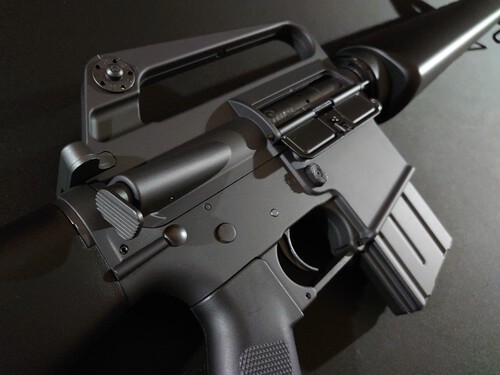

マグキャッチガードカット及びラウンド形状成型。

エジェクションポート下リブは後端カット＆丸め成型。

全弾打ち尽くすとボルトキャッチが稼働し、オートストップ機能が作動します。

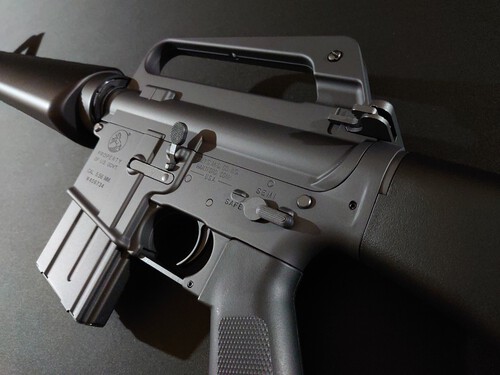

ロアフレームは後端リブカット成型を行い、XM16E1の特徴でもあるバッファーチューブストッパーピンを装着

バッファーチューブストッパーピンは3mmスチールスプリングピンをダミーで装着しています。

ストックの可動スリングスイベルには同じく3mmスチールスプリングピンを装着してXM16E1の特徴を再現。

マガジンは次世代対応20連ショートマガジンを製作。
東京マルイM16ショートマガジンのアウターケースに加工済次世代マガジンインナーを格納し、隙間から土埃が入らないようゴム材でシーリング。
弾残り0で全弾撃ち尽くすとオートストップ機能が作動します。
リアルカウント装弾（装弾数：実銃同数20発）

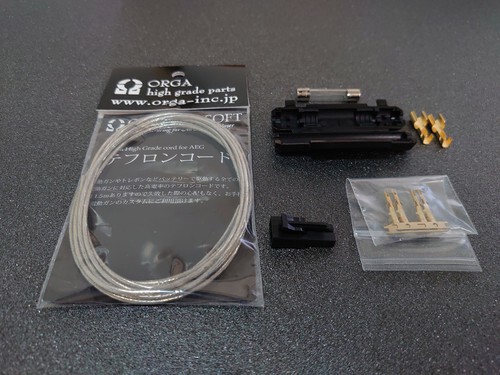

ストック内の配線は伝導効率が高いテフロンコードで敷設。安全性とスイッチ保護のためストック内に20Aヒューズ、ヒューズBOXを格納。
