次世代M16A1 CYMA ETU×東京マルイ次世代(HK416/M4)

ベトナム戦争に於いてアメリカ軍の主力小銃として採用されたM16A1。

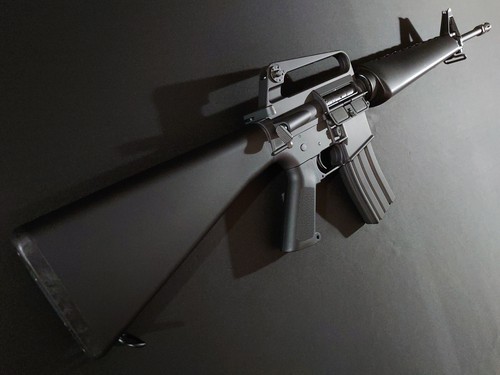

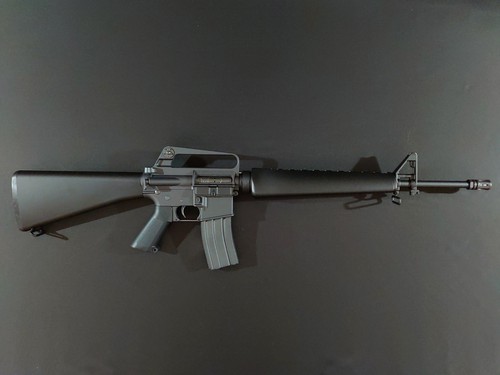

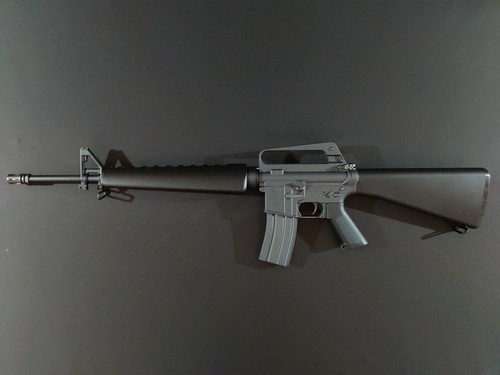

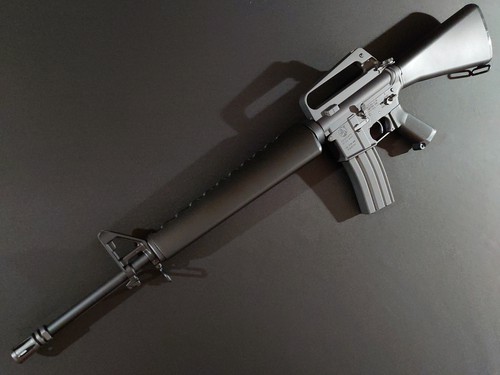

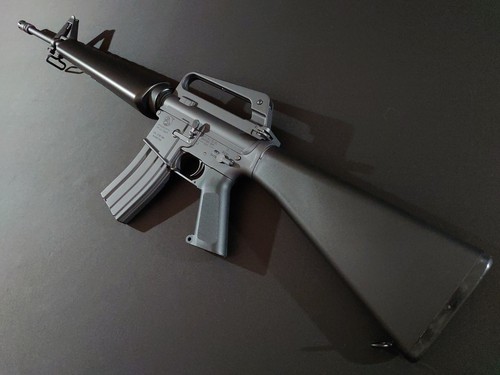

MS FACTORYにて東京マルイ次世代メカボックス・リコイルユニットを組み込んだ次世代M16A1を製作。

次世代ユニットによる射撃に伴う激しいリコイルショックと金属音をM16A1で体感可能としました。

＜次世代M16A1構成＞
CYMA ETU：アッパーフレーム、フロント一式、ストック
東京マルイ（次世代HK416/M4）：メタルロアフレーム、メカボックス、次世代リコイルユニット、チャージングハンドル、ボルトユニット、チャンバー他
モーター：東京マルイ　EG1000モーター

＜外観加工箇所＞
次世代ユニット組込みのため、アッパーフレーム、ロアフレーム他各パーツの擦り合わせを実施。

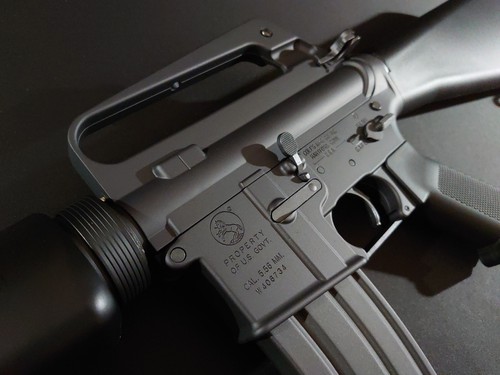

①ロアフレーム後端のリブカット＆実銃形状成型、右側後端はロックピン脱落防止リブ造成。
②フロントロックピン下のRを実銃同様に直角成型加工。
③アッパーフレーム左側キャリングハンドル前後の押し出しピン穴埋成型。
④フレーム左側の「M4A1 CARBINE」の刻印は埋めています。

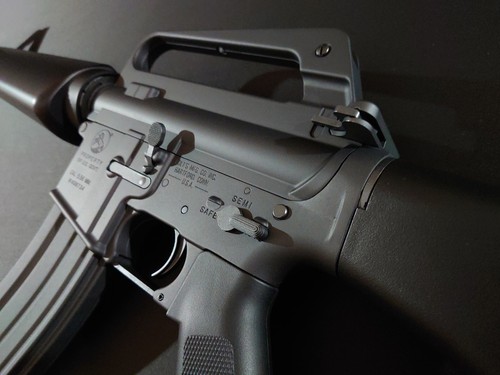

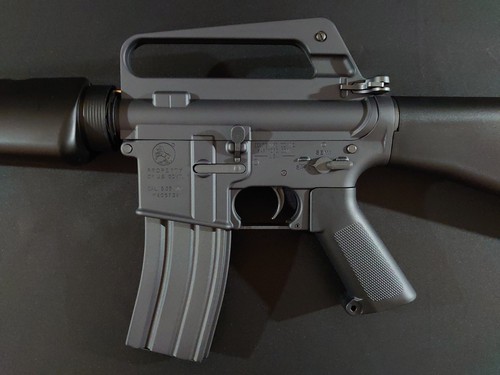

フレーム右側は後端リブを実銃同様にリブ成型とロックピン脱落防止リブ造成を行っています。
右側の刻印は全て埋めています。

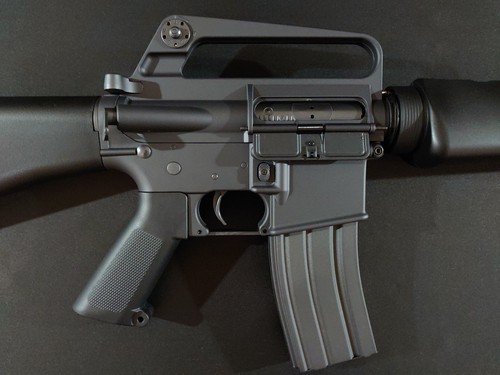

全弾打ち尽くすとボルトキャッチが稼働し、オートストップ機能が作動します。

各パーツは黒鉄磨き上げ処理を行っています。
＜黒鉄磨き上げパーツ＞
チャージングハンドル、トリガー、トリガーガード、トリガーピン、ボルトフォアードアシストノブ、セレクター、セレクターキャップ、ダミーボルト、ボルトリリース、マグキャッチ、リアロックピン

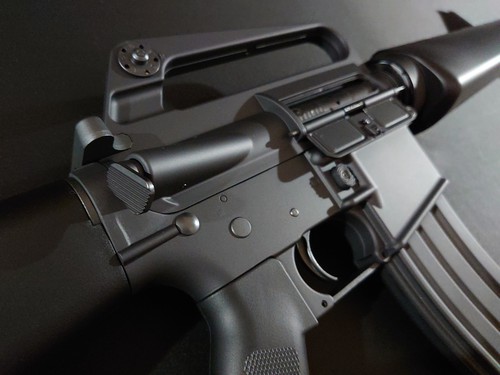

ボルトは射撃に連動して前後に可動します。

チャージングハンドルを引くとボルトが後退し、チャンバーのホップアップダイヤルにアクセスできます。
※エジェクションポートのボルトカバーロックはオミット

マガジンは東京マルイ次世代M4マガジンを使用します。

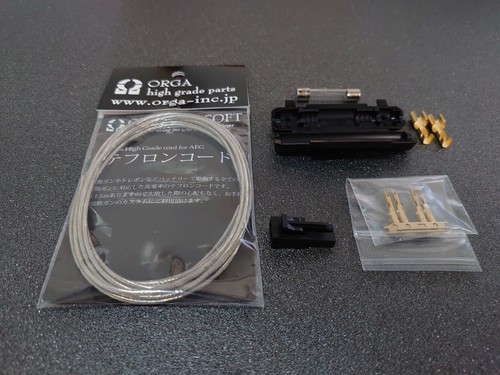

ストック内はテフロンコード配線及び安全性とスイッチ保護のため20Aヒューズボックスを格納。
