UAEのアブダビ首長国からの発注で製作された「M727」
M16A2レシーバーを使用したカービンで、M4カービンの原型

M727アブダビカービンは映画「ブラックホーク・ダウン」でサンダーソン一等軍曹が使用。







東京マルイ次世代ユニットによる射撃に伴う激しいリコイルショックと金属音をM727で体感可能としました。











＜次世代M727アブダビカービンパーツ構成（新品）＞
アッパーフレーム：E&C M16A2メタルフレーム
ヒートガード装備細身ハンドガード：CAR DNA
アウターバレル：G&Pスチールアウターバレル
フラッシュハイダー：G&P A2スチールフラッシュハイダー
ロアフレーム・メカボックス・次世代ユニット・チャンバー等：東京マルイ次世代M4
モーター：東京マルイ EG1000モーター

次世代ユニット組込みのため、アッパーフレーム、ロアフレーム他各パーツの擦り合わせを実施。





フレーム右側の「MADE IN JAPAN・TOKYO MARUI・ASGK」刻印は埋めています。


全弾打ち尽くすと、ボルトキャッチが稼働し、オートストップ機能が作動します。
フレーム左側の「M4A1 CARBINE」の刻印は埋めています。


外部パーツは黒鉄磨き上げ処理を行っています。
＜黒鉄磨き上げ処理パーツ＞
チャージングハンドル、トリガー、トリガーガード、ハイダーリング、バッファーリング、バッファープレート、ボルトリリース、ボルト、マグキャッチ、EV式リアサイト一式etc


射撃に連動して、ボルトは前後に稼働。

実銃形状のG&Pスチール製エジェクションポートカバーを装着。

G&Pスチールアウターバレルを装着することで圧倒的な重量を体感可能。

スチールアウターバレルは防錆処理済。
G&P A2スチールフラッシュハイダーを装着。

ハンドガードはCAR DNA ヒートガード装備細身ハンドガードを装着。


エレベーター式リアサイトも黒鉄磨き上げ処理。

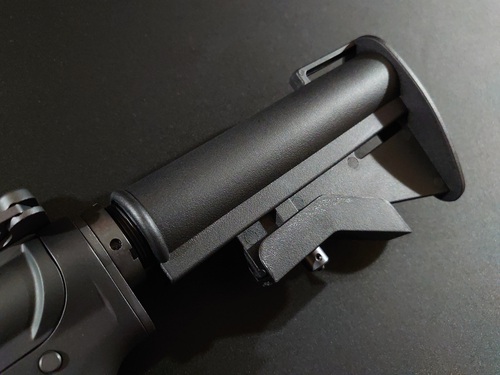

ストックは強化リブN1ストックを装着。


配線は全て伝導効率が高いテフロンコードで敷設。安全性とスイッチ保護のためハンドガード内に20Aヒューズを格納。



今回製作した次世代XM177E2はヤフオクにて落札いただきました。ありがとうございました。
https://page.auctions.yahoo.co.jp/jp/auction/k1121182220


次世代M16、次世代XM177、次世代M727等の製作についてのお問い合わせは、下記メールアドレスまでご連絡願います。

＜メールアドレス＞　xjr2236@yahoo.co.jp
＜製作者＞MS FACTORY

ベトナム戦争映画「プラトーン」でバーンズ軍曹やエリアス軍曹が使用した「M653」


M16A1カービンモデルとしてアメリカ陸軍特殊部隊も使用。


外観細部まで実銃を忠実に再現。




東京マルイ次世代メカボックス・リコイルユニット、CAR DNAハンドガードを組み込んだ次世代M653。
次世代ユニットによる射撃に伴う激しいリコイルショックと金属音をM653で体感可能としました。


＜次世代M653構成＞
CYMA ETU M653：メタルアッパーフレーム、アウターバレル、フロントサイト、ストック
東京マルイ（次世代M4）：メタルロアフレーム、メカボックス、次世代リコイルユニット、チャージングハンドル、ボルトユニット、チャンバー他
CAR DNA：ヒートガード装備　6穴細身ハンドガード
モーター：東京マルイEG1000
バッファーリング：MS FACTORYワンオフ製作

＜外観加工箇所＞
①ロアフレーム後端リブカットA1形状成型、右側後端はロックピン脱落防止リブ造成。
②フロントロックピン下のRを直角成型加工。
③アッパーフレーム押し出しピン跡埋め
④不要刻印埋め





次世代ユニット組込みのため、アッパーフレーム、ロアフレーム他各パーツの擦り合わせを実施。






各パーツは黒鉄磨き上げ処理を行っています。
＜黒鉄磨き上げパーツ＞
チャージングハンドル、トリガー、トリガーガード、トリガーピン、ボルトフォアードアシストノブ、ダミーボルト、セレクター、セレクターキャップ、ボルトリリース、マグキャッチ、リアロックピン

バッファーリングはMS FACTORYのワンオフ製作実銃形状バッファーリングを装着。

全弾打ち尽くすと、ボルトキャッチが稼働し、オートストップ機能が作動します。

ロアフレームはマルイ次世代フレームのリア強化リブ除去＆実銃形状成型を行っています。

右側も後端リブを実銃同様にリブ成型とロックピン脱落防止リブ造成を行っています。

右側の刻印は全て埋めています。

射撃に連動して、ダミーボルトは前後に稼働。
チャージングハンドルを引くとボルトが後退し、次世代チャンバーのホップアップダイヤルにアクセスできます。ボルトカバーロックはオミット。

CAR DNA 6穴細身ハンドガードはヒートガード装備。


ストックポジションは実銃同様2ポジション。

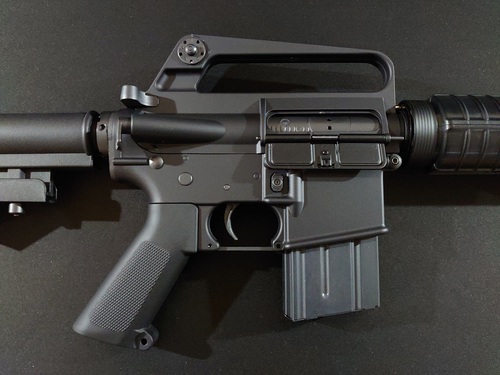

マガジンは次世代対応の20連ショートマガジンを製作して装着。

マガジンアウターは酸化被膜のG＆Pスチール製を使用。
アウターケースに加工済みのインナーを格納し、隙間から土埃が入らないようゴム材でシーリング。
もちろん弾残り0で、全弾撃ち尽くすとオートストップ機能が作動します。
装弾数は実銃同数の20発。

配線は全て伝導効率が高いテフロンコードで敷設。安全性とスイッチ保護のためハンドガード内に20Aヒューズを格納。


コネクタはT型コネクタを装着。
