ベトナム戦争においてアメリカ陸軍特殊部隊で使用されたXM177E2。


次世代ユニットによる射撃に伴う激しいリコイルショックと金属音をXM177E2で体感可能としました。





＜次世代XM177E2構成＞
CYMA ETU XM177E2:メタルアッパーフレーム、フラッシュサプレッサー、アウターバレル、ストック
東京マルイ次世代M4:メタルロアフレーム、メカボックス、次世代リコイルユニット、チャージングハンドル、ボルトユニット、チャンバーetc
ハンドガード:CAR DNA ヒートガード装備細身6穴ハンドガード
モーター:東京マルイ EG1000モーター

＜外観加工箇所＞
①ロアフレーム後端リブカットA1形状成型、右側後端はロックピン脱落防止リブ造成。
②フロントロックピン下のR形状を直角成型加工。
③アッパーフレーム押し出しピン跡埋め
④不要刻印埋め
⑤オリジナル実銃形状バッファーリング







次世代ユニット組込みのため、アッパーフレーム、ロアフレーム他各パーツの擦り合わせを実施。




デルタリングは実銃同様に円筒形へ変更。


ハンドガードはCAR DNA ヒートガード装備細身6穴ハンドガードを装着。


各パーツは黒鉄磨き上げ処理を行っています。
＜黒鉄磨き上げパーツ＞
チャージングハンドル、トリガー、トリガーガード、トリガーピン、ボルトフォアードアシストノブ、セレクター、セレクターキャップ、ダミーボルト、ボルトリリース、マグキャッチ、リアロックピン

マガジンは東京マルイ次世代M4マガジンを使用します。

全弾打ち尽くすと、ボルトキャッチが稼働し、オートストップ機能が作動します。

ロアフレームはマルイ次世代フレームのリア強化リブ実銃形状成型を行っています。

右側も後端リブを実銃同様にリブ成型とロックピン脱落防止リブ造成を行っています。

右側の刻印は全て埋めています。

バッファーリングは実銃形状ワンオフ製作。


射撃に連動して、ダミーボルトは前後に稼働。
チャージングハンドルを引くとボルトが後退し、次世代チャンバーのホップアップダイヤルにアクセスできます。
ダミーボルトも黒鉄磨き上げ処理を施しています。

ダストカバーロックはオミット。

ストックは実銃同様に2ポジションとしています。


配線は全て伝導効率が高いテフロンコードで敷設。安全性とスイッチ保護のためハンドガード内に20Aヒューズ、ヒューズBOXを格納。












次世代M16、次世代XM177、次世代M727等の製作についてのお問い合わせは、下記メールアドレスまでご連絡願います。

＜メールアドレス＞　xjr2236@yahoo.co.jp
＜製作者＞MS FACTORY

ベトナム戦争に於いてアメリカ軍の主力小銃として採用されたM16A1。

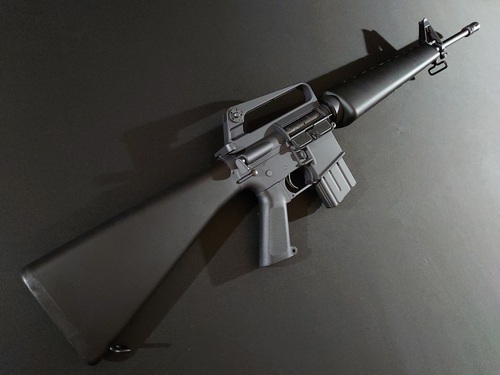

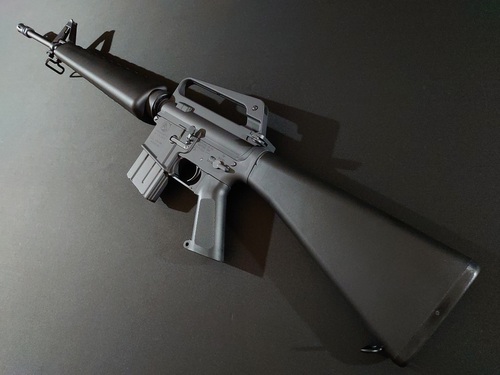

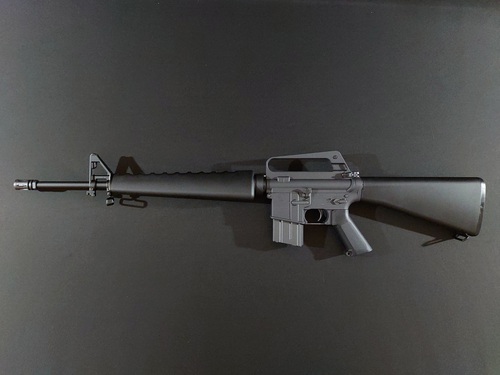

MS FACTORYにて東京マルイ次世代メカボックス・リコイルユニットを組み込んだ次世代M16A1を製作。

次世代ユニットによる射撃に伴う激しいリコイルショックと金属音をM16A1で体感可能としました。





新品のCYMA ETU M16A1のアッパーフレーム、アウターバレル、ストックを使用し、東京マルイ次世代M4のメカボックス、リコイルユニットを組込み次世代化しています。

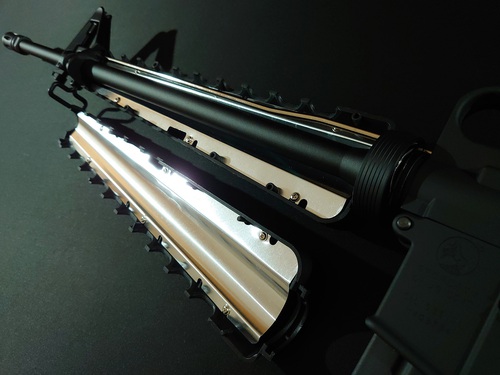

ハンドガードはヒートガード装備のE&C M16A1ハンドガードを装着。


＜外観加工箇所＞
次世代ユニット組込みのため、アッパーフレーム、ロアフレーム他各パーツの擦り合わせを実施。





①ロアフレーム後端のリブカット＆実銃形状成型、右側後端はロックピン脱落防止リブ造成。
②フロントロックピン下のRを実銃同様に直角成型加工。

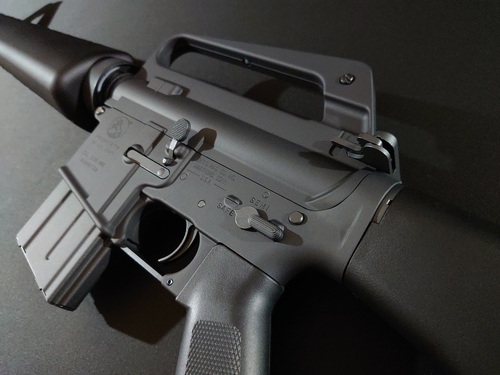

③アッパーフレーム左側キャリングハンドル前後の押し出しピン穴埋成型。
④フレーム左側の「M4A1 CARBINE」の刻印は埋めています。
⑤次世代オートストップ対応20連ショートマガジン

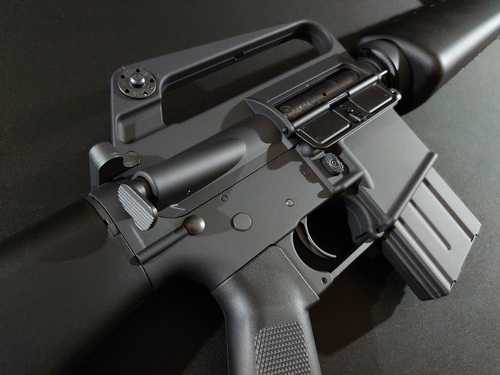

フレーム右側は後端リブを実銃同様にリブ成型とロックピン脱落防止リブ造成を行っています。
右側の刻印は全て埋めています。







全弾打ち尽くすとボルトキャッチが稼働し、オートストップ機能が作動します。


各パーツは黒鉄磨き上げ処理を行っています。
＜黒鉄磨き上げパーツ＞
チャージングハンドル、トリガー、トリガーガード、トリガーピン、ボルトフォアードアシストノブ、セレクター、セレクターキャップ、ダミーボルト、ボルトリリース、マグキャッチ、リアロックピン



ボルトは射撃に連動して前後に可動します。

チャージングハンドルを引くとボルトが後退し、次世代チャンバーのホップアップダイヤルにアクセスできます。

マガジンは次世代対応20連ショートマガジンを製作。

マガジンアウターは東京マルイ ショートマガジンを使用。
アウターケースに加工済みのインナーを格納し、隙間から土埃が入らないようゴム材でシーリング。
もちろん弾残り0で、全弾撃ち尽くすとオートストップ機能が作動します。
リアルカウント装弾。

※東京マルイ次世代M4 82連マガジンも使用可能。

ストック内はテフロンコード配線及び安全性とスイッチ保護のため20Aヒューズボックスを格納。




今回製作した次世代M16A1 Vietnamはヤフオクにて落札いただきました。ありがとうございました。
