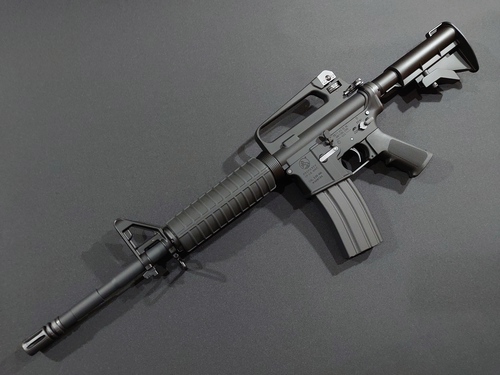

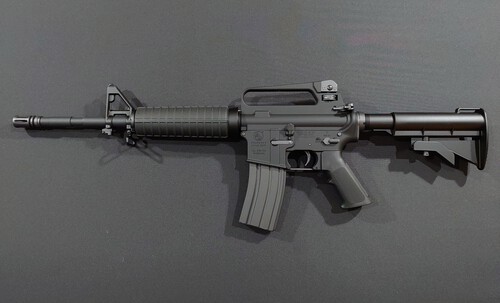

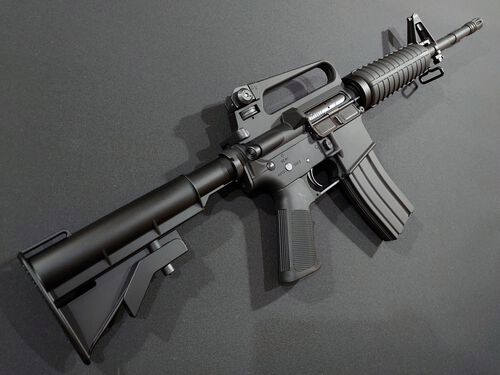

UAEのアブダビ首長国からの発注で製作された「M727」
M16A2レシーバーを使用したカービンで、M4カービンの原型

M727アブダビカービンは映画「ブラックホーク・ダウン」でサンダーソン一等軍曹が使用。







東京マルイ次世代ユニットによる射撃に伴う激しいリコイルショックと金属音をM727で体感可能としました。







今回のM727には米国から輸入の実物ハンドガードを装備しています。

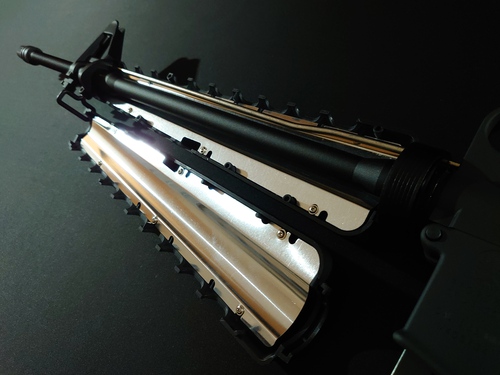

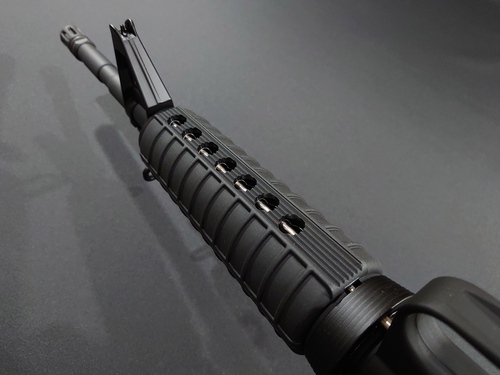

ヒートガード装備のCAR実銃用細身ハンドガード。








＜次世代M727アブダビカービンパーツ構成（新品）＞
アッパーフレーム：E&C M16A2メタルフレーム
ハンドガード：米国輸入 実物ハンドガード ヒートガード細身CAR実銃用ハンドガード（新品）
ダストカバー：G&Pスチールダストカバー
ロアフレーム・メカボックス・次世代ユニット・チャンバー等：東京マルイ次世代M4
ストック：強化リブN1ストック M4A1 RIS
モーター：東京マルイ EG1000モーター

次世代ユニット組込みのため、アッパーフレーム、ロアフレーム他各パーツの擦り合わせを実施。

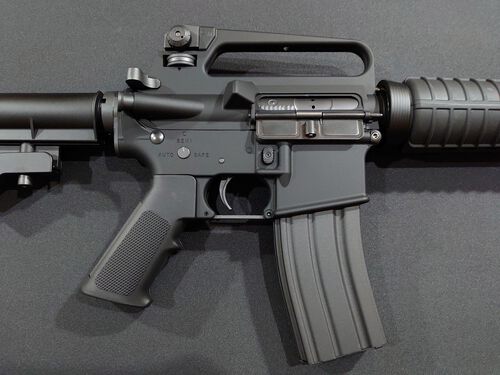

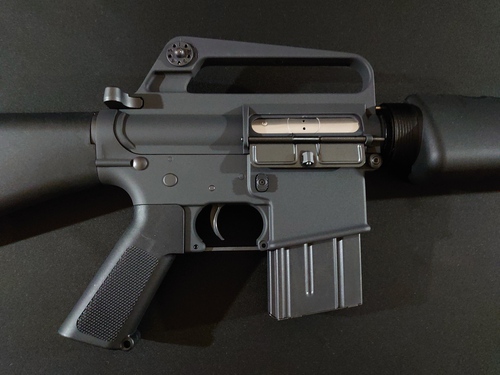

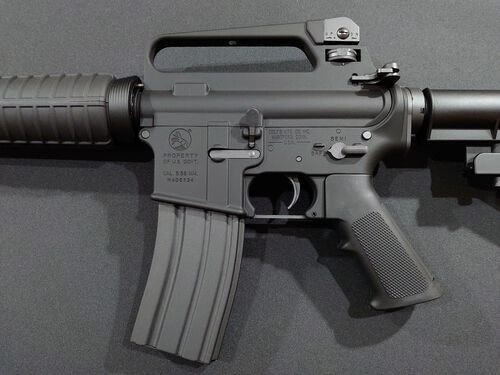

フレーム右側の「MADE IN JAPAN・TOKYO MARUI・ASGK」刻印は埋めています。

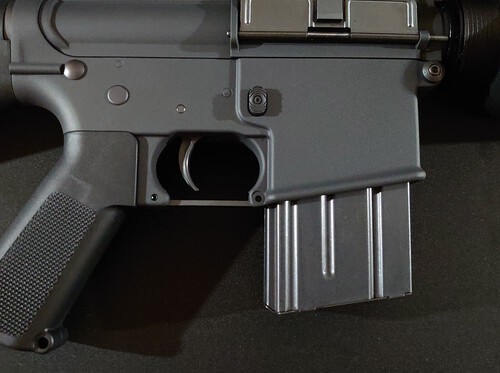

全弾打ち尽くすと、ボルトキャッチが稼働し、オートストップ機能が作動します。

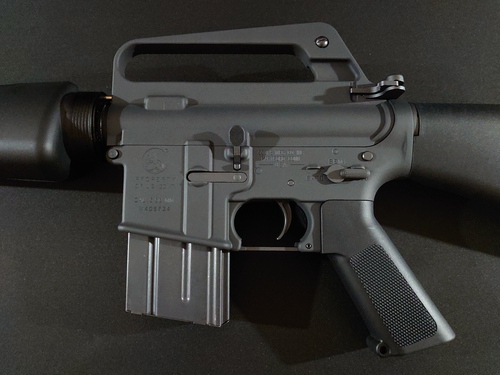

フレーム左側の「M4A1 CARBINE」の刻印は埋めています。


外部パーツは黒鉄磨き上げ処理を行っています。
＜黒鉄磨き上げ処理パーツ＞
チャージングハンドル、トリガー、トリガーガード、ハイダーリング、バッファーリング、バッファープレート、ボルトリリース、ボルト、マグキャッチ、ボルトフォアードアシストノブ、EV式リアサイト一式etc


射撃に連動して、ボルトは前後に稼働。

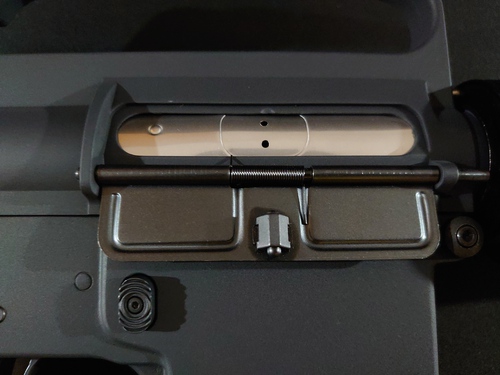

ダストカバーは実銃形状のG&Pスチールダストカバーを装着。

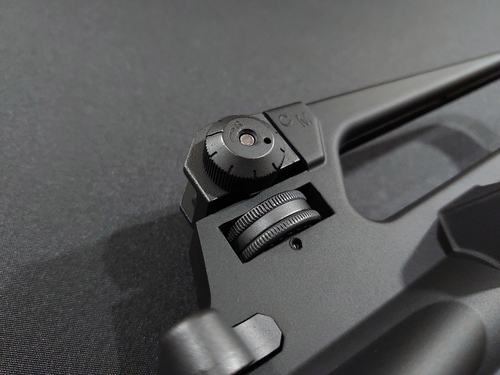

エレベーター式リアサイトも黒鉄磨き上げ処理。

サイトスクリューはマイナススクリューに換装。



ストックは強化リブN1ストックを装着。


配線は全て伝導効率が高いテフロンコードで敷設。安全性とスイッチ保護のためハンドガード内に20Aヒューズを格納。



今回製作した実物ハンドガード装備 M727アブダビカービンはヤフオクに出品中ですのでよろしければご確認ください。
https://auctions.yahoo.co.jp/jp/auction/t1185714678






次世代M16、次世代XM177、次世代M727等の製作についてのお問い合わせは、下記メールアドレスまでご連絡願います。

＜メールアドレス＞　xjr2236@yahoo.co.jp
＜製作者＞MS FACTORY





ベトナム戦争においてアメリカ陸軍特殊部隊で使用されたXM177E2。


今回は次世代XM177E2と次世代M733 COMMANDOのオーダーをいただきました。

次世代ユニットによる射撃に伴う激しいリコイルショックと金属音をXM177E2で体感可能としました。





＜次世代XM177E2構成＞
メタルアッパーフレーム:CYMA ETU XM177E2
東京マルイ次世代M4:メタルロアフレーム、メカボックス、次世代リコイルユニット、チャージングハンドル、ボルトユニット、チャンバーetc
ハンドガード:CAR DNA ヒートガード装備細身6穴ハンドガード
マガジン:東京マルイ 次世代M4 82連マガジン
モーター:東京マルイ EG1000モーター

＜外観加工箇所＞
①ロアフレーム後端リブカットA1形状成型、右側後端はロックピン脱落防止リブ造成。
②実銃同長アウターバレル換装
③フロントロックピン下のR形状を直角成型加工。
④アッパーフレーム押し出しピン跡埋め
⑤右側刻印埋め（全刻印）/セレクター溝埋め
⑥左側刻印埋め（M4A1 CARBINE）
⑦オリジナル実銃形状バッファーリング





実銃同長アウターバレルに換装。




次世代ユニット組込みのため、アッパーフレーム、ロアフレーム他各パーツの擦り合わせを実施。


デルタリングは実銃同様に円筒形へ変更。


ハンドガードはCAR DNA ヒートガード装備細身6穴ハンドガードを装着。


各パーツは黒鉄磨き上げ処理を行っています。
＜黒鉄磨き上げパーツ＞
チャージングハンドル、トリガー、トリガーガード、トリガーピン、ボルトフォアードアシストノブ、セレクター、セレクターキャップ、ダミーボルト、ボルトリリース、マグキャッチ、リアロックピン

バッファーリングは実銃形状ワンオフ製作。




全弾打ち尽くすと、ボルトキャッチが稼働し、オートストップ機能が作動します。

マガジンは東京マルイ次世代M4マガジンを使用します。

右側も後端リブを実銃同様にリブ成型とロックピン脱落防止リブ造成を行っています。

右側の刻印は全て埋めています。

ダストカバーはG&Pスチールダストカバーを装着。

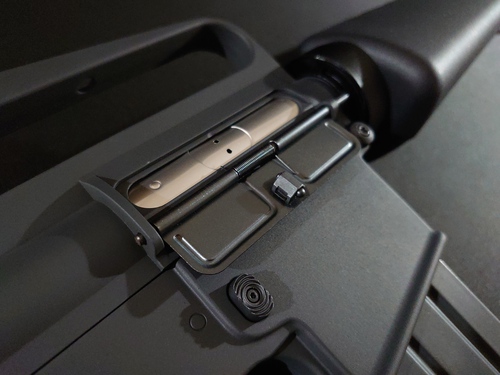

射撃に連動して、ダミーボルトは前後に稼働。
チャージングハンドルを引くとボルトが後退し、次世代チャンバーのホップアップダイヤルにアクセスできます。
ダミーボルトも黒鉄磨き上げ処理を施しています。

ストックは実銃同様に2ポジションとしています。

配線は全て伝導効率が高いテフロンコードで敷設。安全性とスイッチ保護のためハンドガード内に20Aヒューズ、ヒューズBOXを格納。


ご依頼主様、大変お待たせいたしました。


次世代M16、次世代XM177、次世代M727等の製作についてのお問い合わせは、下記メールアドレスまでご連絡願います。

＜メールアドレス＞　xjr2236@yahoo.co.jp
＜製作者＞MS FACTORY

今回はご依頼主様から次世代XM177E2と次世代M733 COMMANDOのオーダーをいただきました。

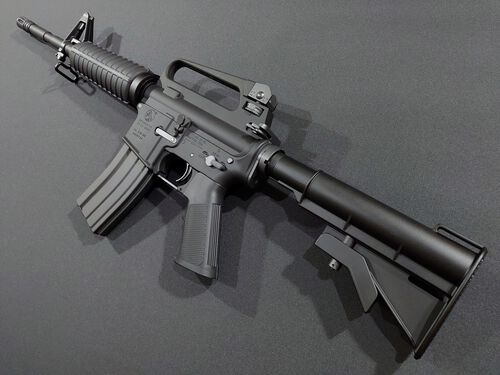

M16A2レシーバーを使用したM16A2 COMMANDOモデルM733。

M733は映画「ブラックホーク・ダウン」でデルタフォース隊員やレンジャー隊員が使用。







東京マルイ次世代ユニットによる射撃に伴う激しいリコイルショックと金属音をM733で体感可能としました。





今回のM733には米国から輸入の実物ハンドガードを装備しています。
ヒートガード装備のAR-15実銃用細身ハンドガード。








＜次世代M733 COMMANDOパーツ構成（新品）＞
アッパーフレーム：E&C M16A2メタルフレーム
ハンドガード：米国輸入 実物ハンドガード ヒートガード細身AR-15実銃用ハンドガード
ロアフレーム・メカボックス・次世代ユニット・チャンバー等：東京マルイ次世代M4
ダストカバー：G&P スチールダストカバー
モーター：東京マルイ EG1000モーター

次世代ユニット組込みのため、アッパーフレーム、ロアフレーム他各パーツの擦り合わせを実施。

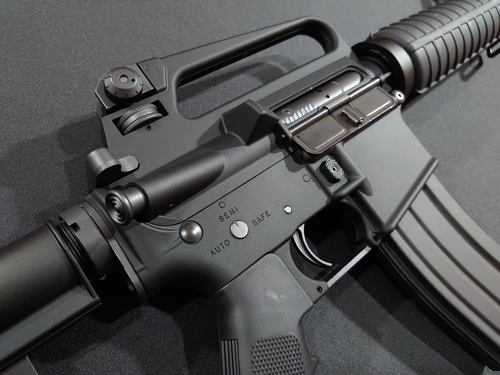

フレーム右側の「MADE IN JAPAN・TOKYO MARUI・ASGK」刻印は埋めています。


全弾打ち尽くすと、ボルトキャッチが稼働し、オートストップ機能が作動します。

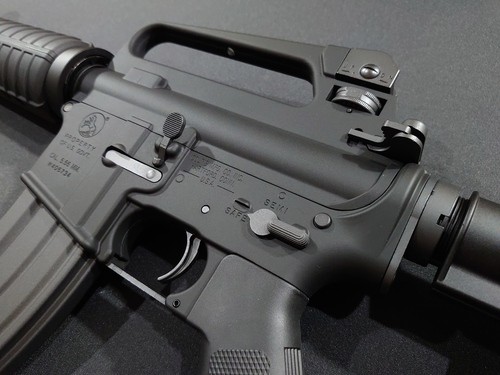

フレーム左側の「M4A1 CARBINE」の刻印は埋めています。


外部パーツは黒鉄磨き上げ処理を行っています。
＜黒鉄磨き上げ処理パーツ＞
チャージングハンドル、トリガー、トリガーガード、フラッシュハイダー、バッファーリング、バッファープレート、ボルトリリース、ボルト、マグキャッチ、EV式リアサイト一式etc



射撃に連動して、ボルトは前後に稼働。

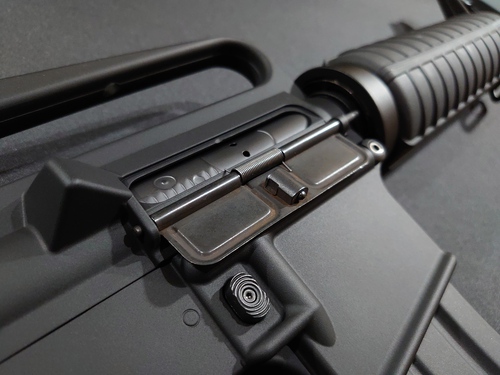

実銃形状のG&Pスチール製エジェクションポートカバーを装着。

バッファーリングはLaylaxスチールバッファーリングを黒鉄磨き上げ処理の上で組み込んでいます。


エレベーター式リアサイトも黒鉄磨き上げ処理。

サイトスクリューはマイナススクリューに換装。



配線は全て伝導効率が高いテフロンコードで敷設。安全性とスイッチ保護のためハンドガード内に20Aヒューズを格納。


ご依頼主様、大変お待たせいたしました。


次世代M16、次世代XM177、次世代M727アブダビカービン等の製作についてのお問い合わせは、下記メールアドレスまでご連絡願います。

＜メールアドレス＞　xjr2236@yahoo.co.jp
＜製作者＞MS FACTORY



今回は東京マルイ次世代M4お持ち込み加工のご依頼をいただき、次世代M727アブダビカービンを製作。

お持ち込みいただいた次世代M4。

現状でCAR DNAハンドガード、マルイ強化リブ有M4ストック、MAGPUL MOEグリップ、スリングアダプタープレートが装着されています。

ロアフレームはR1メタルフレーム。


大きな傷はありませんが、小傷が多いため全体をリペアします。


＜ロアフレーム リペア後＞

フレーム左側の「M4A1 CARBINE」の刻印は埋めています。

ストックの傷は深い傷も含めて無数にありますが、傷1本1本をリペアします。

ストックロックボルト、ナットも腐食が進んでいるため、黒鉄磨き出し処理を行います。

＜ストック リペア後＞




ストックパイプは傷、塗装剥げがあるため、こちらもリペアを行います。


＜ストックパイプリペア後＞


次世代ユニット組込みのため、E&C M16A2メタルアッパーフレーム、ロアフレーム他各パーツの擦り合わせを実施。
アウターバレルはG&Pスチールアウターバレルに換装。
フラッシュハイダー、グリップはA2タイプに換装。















フレーム右側の「MADE IN JAPAN・TOKYO MARUI・ASGK」刻印は埋めています。


全弾打ち尽くすと、ボルトキャッチが稼働し、オートストップ機能が作動します。


外部パーツは黒鉄磨き上げ処理を行っています。
＜黒鉄磨き上げ処理パーツ＞
チャージングハンドル、トリガーガード、ハイダーリング、バッファーリング、バッファープレート、ボルトリリース、ボルト、マグキャッチ、ボルトフォアードアシストノブ、EV式リアサイト一式etc


実銃形状のG&Pスチール製エジェクションポートカバーを装着。


アウターバレルはG&Pスチールアウターバレルに換装。


スチールアウターバレルは防錆皮膜処理済。


エレベーター式リアサイトも黒鉄磨き上げ処理。

サイトスクリューはマイナススクリューに換装。




ご依頼主様、大変お待たせいたしました。


次世代M16、次世代XM177、次世代M727等の製作についてのお問い合わせは、下記メールアドレスまでご連絡願います。

＜メールアドレス＞　xjr2236@yahoo.co.jp
＜製作者＞MS FACTORY

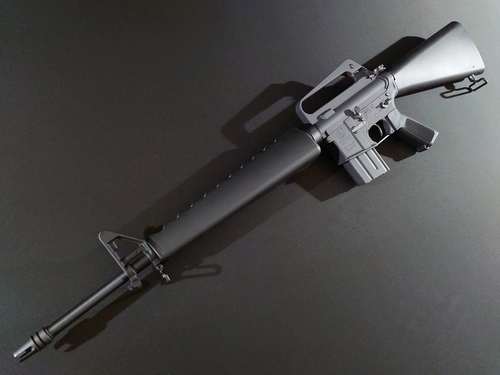

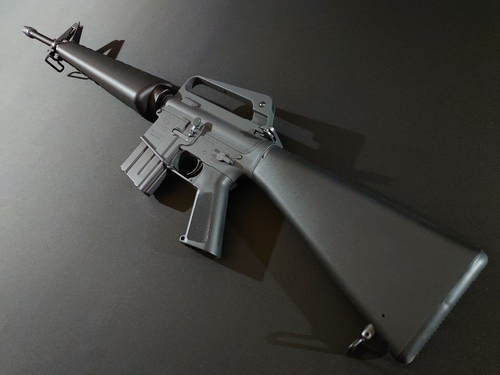

ベトナム戦争に於いてアメリカ軍の主力小銃として採用されたM16A1。


MS FACTORYにて東京マルイ次世代メカボックス・リコイルユニットを組み込んだ次世代M16A1を製作。

次世代ユニットによる射撃に伴う激しいリコイルショックと金属音をM16A1で体感可能としました。





＜外観施工＞
次世代ユニット組込みのため、アッパーフレーム、ロアフレーム他各パーツの擦り合わせを実施。

①ロアフレーム後端のリブカット＆実銃形状成型、右側後端はロックピン脱落防止リブ造成。
②フロントロックピン下のRを実銃同様に直角成型加工。
③フレーム左側「M4A1 CARBINE」刻印消し。
④フレーム右側 全刻印消し。
⑤実銃形状 ロックパーツ台形初期型ダストカバー
⑥ヒートガード装備ハンドガード
⑦限定製作 リアルカウント フルカバード ショートマガジン
⑧円錐型フロントサイトワンオフ製作











全弾打ち尽くすとボルトキャッチが稼働し、オートストップ機能が作動します。


各パーツは黒鉄磨き上げ処理を行っています。
＜黒鉄磨き上げパーツ＞
チャージングハンドル、トリガー、トリガーガード、トリガーピン、ボルトフォアードアシストノブ、フラッシュハイダー、セレクター、セレクターキャップ、ダミーボルト、ボルトリリース、マグキャッチ、リアロックピンetc

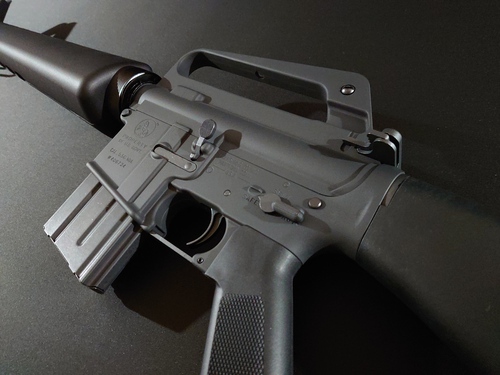

フレーム右側は後端リブを実銃同様にリブ成型とロックピン脱落防止リブ造成を行っています。

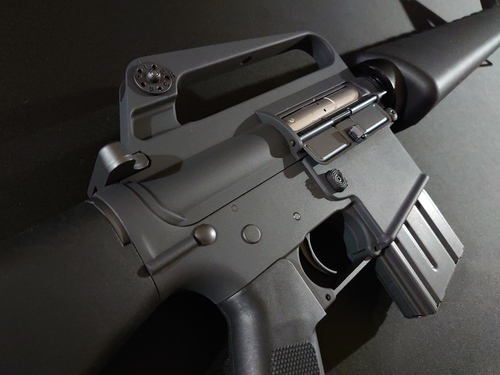

ダストカバーは実銃形状のロックパーツ台形初期型ダストカバーを装着。

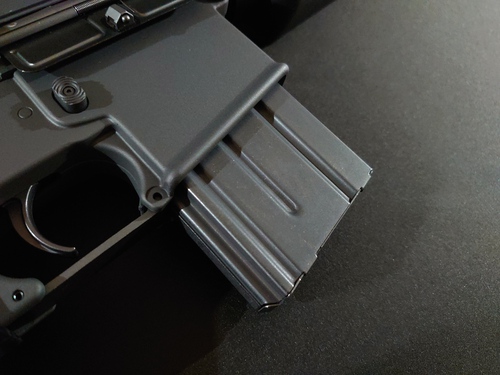

マガジンは次世代対応リアルカウント20連フルカバードショートマガジンを限定製作。


マガジンアウターはマルシンM16モデルガン スチール製ショートマガジンをベースに加工。
加工済マガジン外装に擦り合わせを行った次世代インナーを格納。



弾残り0で、全弾撃ち尽くすとオートストップ機能が作動します。

※東京マルイ次世代M4 82連ロングマガジンも使用可能。

ハンドガードはヒートガード装備。

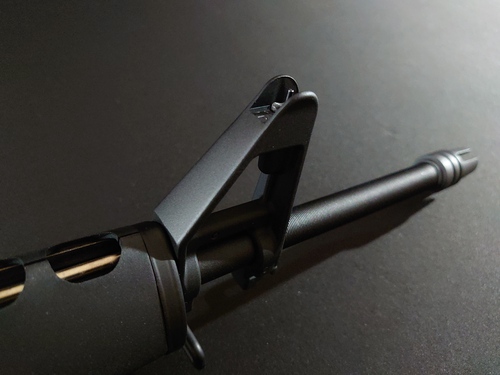

円錐型フロントサイトをワンオフ製作。


配線はすべて伝導効率が高いテフロンコードで敷設。
安全性とスイッチ保護のためストック内に20Aヒューズボックスを格納。



「次世代 COLT M16A1 Vietnam × 限定製作Real count full covered short magazine」等の製作についてのお問い合わせは、下記メールアドレスまでご連絡願います。

＜メールアドレス＞　xjr2236@yahoo.co.jp
＜製作者＞MS FACTORY

今回オーダーをいただきMS FACTORYにてメタルギアソリッド3に登場するXM16E1を製作。

東京マルイ次世代ユニットによる射撃に伴う激しいリコイルショックと金属音をメタルギアソリッド3 XM16E1で体感可能としました。





＜外観加工箇所＞
①ロアフレーム後端のリブカット＆実銃形状成型、右側後端はロックピン脱落防止リブ造成。
②フロントロックピン下のRを実銃同様に直角成型加工。
③フレーム左側の「M4A1 CARBINE」および右側はすべて刻印埋め。

ハンドガードとストックにはスリップ防止テープを巻いています。


ハンドガード、バレル、フレームはコヨーテブラウンとオリーブドラブによる迷彩塗装。


ストック、グリップはG&P製を装着。


フレームはMGS3 XM16E1同様にボルトフォアードアシストノブ有り、マグキャッチガード有りのM16A1形状で製作。




バレルはOPSサプレッサーを装着可能とするため、A2バレルを装着。


MGS3 XM16E1にはマズルブレーキが装着されているため、MS FACTORYにてワンオフで同型のメタル製マズルブレーキを製作。


各パーツは黒鉄磨き上げ処理を行っています。
＜黒鉄磨き上げパーツ＞
チャージングハンドル、トリガー、トリガーガード、トリガーピン、ボルトフォアードアシストノブ、セレクター、セレクターキャップ、ダミーボルト、ボルトリリース、マグキャッチ、リアロックピンetc





全弾打ち尽くすとボルトキャッチが稼働し、オートストップ機能が作動します。


ボルトは射撃に連動して前後に稼働します。

ダストカバーはG&Pスチールダストカバーを装着。
チャージングハンドルを引くとボルトが後退し、次世代チャンバーのホップアップダイヤルにアクセスできます。

マガジンは次世代対応20連ショートマガジンを製作。

マガジンアウターは東京マルイショートマガジンアウターを使用。
アウターケースに加工済みのインナーを格納し、隙間から土埃が入らないようゴム材でシーリング。
弾残り0で全弾撃ち尽くすとオートストップ機能が作動します。

ハンドガードはヒートガード装備。


配線は全て伝導効率が高いテフロンコードで敷設。
安全性とスイッチ保護のため、ストック内に20Aヒューズボックスを格納しています。




次世代M16、次世代XM177、次世代M727等の製作についてのお問い合わせは、下記メールアドレスまでご連絡願います。

＜メールアドレス＞　xjr2236@yahoo.co.jp
＜製作者＞MS FACTORY



今回はオーダーによりメタルギアソリッド3に登場するXM16E1を製作。

東京マルイ次世代ユニットによる射撃に伴う激しいリコイルショックと金属音をメタルギアソリッド3 XM16E1で体感可能としました。





＜外観加工箇所＞
①ロアフレーム後端のリブカット＆実銃形状成型、右側後端はロックピン脱落防止リブ造成。
②フロントロックピン下のRを実銃同様に直角成型加工。
③フレーム左側の「M4A1 CARBINE」および右側はすべて刻印埋め。

ハンドガードとストックにはスリップ防止テープを巻いています。


ハンドガード、バレル、フレームはコヨーテブラウンとオリーブドラブによる迷彩塗装。




フレームはMGS3 XM16E1同様にボルトフォアードアシストノブ有り、マグキャッチガード有りのM16A1形状で製作。




バレルはOPSサプレッサーを装着可能とするため、A2バレルを装着。


MGS3 XM16E1にはマズルブレーキが装着されているため、MS FACTORYにてワンオフで同型のメタル製マズルブレーキを製作。


各パーツは黒鉄磨き上げ処理を行っています。
＜黒鉄磨き上げパーツ＞
チャージングハンドル、トリガー、トリガーガード、トリガーピン、ボルトフォアードアシストノブ、セレクター、セレクターキャップ、ダミーボルト、ボルトリリース、マグキャッチ、リアロックピンetc





全弾打ち尽くすとボルトキャッチが稼働し、オートストップ機能が作動します。


ボルトは射撃に連動して前後に稼働します。

ダストカバーはG&Pスチールダストカバーを装着。
チャージングハンドルを引くとボルトが後退し、次世代チャンバーのホップアップダイヤルにアクセスできます。

マガジンは次世代対応20連ショートマガジンを製作。


マガジンアウターは東京マルイショートマガジンアウターを使用。
アウターケースに加工済みのインナーを格納し、隙間から土埃が入らないようゴム材でシーリング。
弾残り0で全弾撃ち尽くすとオートストップ機能が作動します。
今回はオーダーにより次世代対応ショートマガジンを合計3個製作。

ハンドガードはヒートガード装備。


ストックの可動スリングスイベルには3mmスプリングピンを装着。


配線は全て伝導効率が高いテフロンコードで敷設。
安全性とスイッチ保護のため、ストック内に20Aヒューズボックスを格納しています。




次世代M16、次世代XM177、次世代M727等の製作についてのお問い合わせは、下記メールアドレスまでご連絡願います。

＜メールアドレス＞　xjr2236@yahoo.co.jp
＜製作者＞MS FACTORY

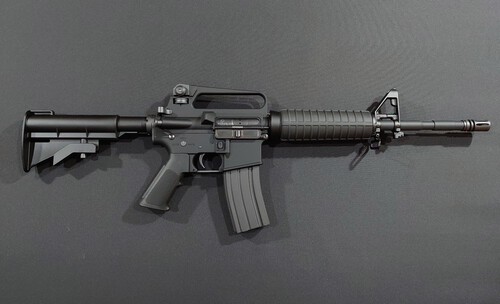

UAEのアブダビ首長国からの発注で製作された「M727」
M16A2レシーバーを使用したカービンで、M4カービンの原型

M727アブダビカービンは映画「ブラックホーク・ダウン」でサンダーソン一等軍曹が使用。







東京マルイ次世代ユニットによる射撃に伴う激しいリコイルショックと金属音をM727で体感可能としました。

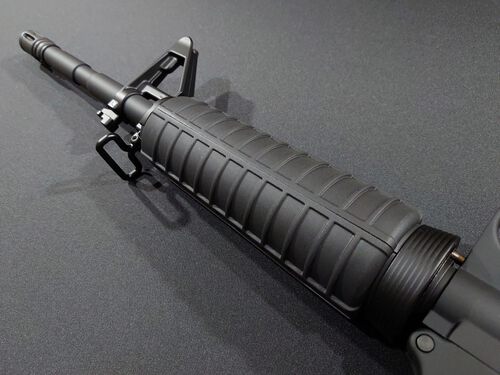

今回のM727には米国から輸入の実物ハンドガードを装備しています。




ヒートガード装備のCAR実銃用細身ハンドガード。








＜次世代M727アブダビカービンパーツ構成（新品）＞
アッパーフレーム：E&C M16A2メタルフレーム
ハンドガード：米国輸入 実物ハンドガード ヒートガード細身CAR実銃用ハンドガード（新品）
アウターバレル：G&Pスチールアウターバレル
ロアフレーム・メカボックス・次世代ユニット・チャンバー等：東京マルイ次世代M4
ストック：強化リブN1ストック M4A1 RIS
モーター：東京マルイ EG1000モーター

次世代ユニット組込みのため、アッパーフレーム、ロアフレーム他各パーツの擦り合わせを実施。





フレーム右側の「MADE IN JAPAN・TOKYO MARUI・ASGK」刻印は埋めています。


全弾打ち尽くすと、ボルトキャッチが稼働し、オートストップ機能が作動します。
フレーム左側の「M4A1 CARBINE」の刻印は埋めています。


外部パーツは黒鉄磨き上げ処理を行っています。
＜黒鉄磨き上げ処理パーツ＞
チャージングハンドル、トリガー、トリガーガード、ハイダーリング、バッファーリング、バッファープレート、ボルトリリース、ボルト、マグキャッチ、ボルトフォアードアシストノブ、EV式リアサイト一式etc


射撃に連動して、ボルトは前後に稼働。

実銃形状のG&Pスチール製エジェクションポートカバーを装着。

G&Pスチールアウターバレルを装着することで圧倒的な重量を体感可能。

スチールアウターバレルは防錆皮膜処理済。

エレベーター式リアサイトも黒鉄磨き上げ処理。

サイトスクリューはマイナススクリューに換装。

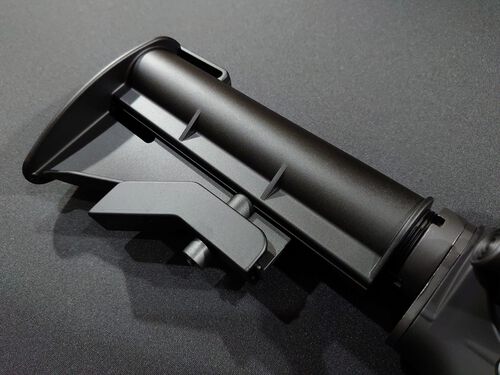

ストックは強化リブN1 東京マルイ M4A1 RISストックを装着。

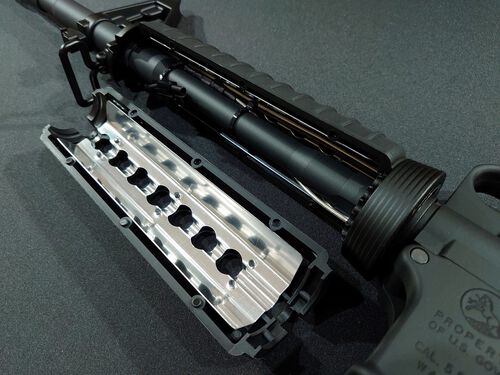

配線は全て伝導効率が高いテフロンコードで敷設。安全性とスイッチ保護のためハンドガード内に20Aヒューズを格納。



今回製作した実物ハンドガード装備 M727アブダビカービンはヤフオクにて落札いただきました。
ありがとうございました。






次世代M16、次世代XM177、次世代M727等の製作についてのお問い合わせは、下記メールアドレスまでご連絡願います。

＜メールアドレス＞　xjr2236@yahoo.co.jp
＜製作者＞MS FACTORY


所さんがMS FACTORYで製作した「次世代M727アブダビカービン」を少し触ってくださいました。




ありがとうございました。



次世代M16、次世代XM177、次世代M727アブダビカービン等の製作についてのお問い合わせは、下記メールアドレスまでご連絡願います。

＜メールアドレス＞　xjr2236@yahoo.co.jp
＜製作者＞MS FACTORY


ベトナム戦争初期にアメリカ軍、南ベトナム軍に配備されたCOLT AR-15。


MS FACTORYにて東京マルイ次世代メカボックス・リコイルユニットを組み込んだ次世代COLT AR-15 M16 Vietnamを製作。

次世代ユニットによる射撃に伴う激しいリコイルショックと金属音をAR-15で体感可能としました。











＜次世代AR-15 M16 Vietnam構成（新品）＞
アッパーフレーム、フロント一式（ヒートガード装備ハンドガード、アウターバレル、フロントサイト等）、ストック：E&C M16VN
メタルロアフレーム、メカボックス、次世代リコイルユニット、チャージングハンドル、ボルトユニット、チャンバー他：東京マルイ次世代M4
初期型台形ロックパーツスチールダストカバー
G&P フロントロックピン
次世代対応20連ショートマガジン
モーター：東京マルイ　EG1000モーター

＜外観加工箇所＞
次世代ユニット組込みのため、アッパーフレーム、ロアフレーム他各パーツの擦り合わせを実施。

①ロアフレーム後端リブカット＆実銃形状成型、右側後端はロックピン脱落防止リブ造成
②フロントロックピン下のR形状を実銃同様に直角成型加工
③マグキャッチガード除去＆Round成型
④ポート下リブ全カット成型
⑤M4A1 CARBINE刻印埋め、フレーム右側全刻印埋め、CHモールドカット
⑥可動スリングスイベル装着
⑦G&Pボルトフォアードスリットレス ダミーボルト加工装着
⑧チューリップハイダー実銃形状成型加工
⑨ワンオフ製作バッファーリング
⑩不要刻印埋め



ベトナム戦争におけるAR-15実銃の画像


AR-15の特徴として、ボルトフォアードアシスト、マグキャッチガード、ポート下ロックピン抜止リブが装備されていません。


今回製作した次世代AR-15もボルトフォアードアシストがない造形で、ベトナム戦争初期の時代を感じます。

後端リブを実銃同様にリブ成型とロックピン脱落防止リブ造成を行っています。

マグキャッチガード除去＆成型及びポート下のリブは全てカット＆成型しています。


AR-15はボルトフォアードアシストレスのため、スリットなしのG&P M16VNダミーボルトを次世代対応加工の上で装着。

ダストカバーはロックパーツ台形の初期型ダストカバーを装着。

ボルトは射撃に連動して前後に可動します。

チャージングハンドルを引くとボルトが後退し、次世代チャンバーのホップアップダイヤルにアクセスできます。

フレーム右側の刻印はCHモールドも含め全て埋めています。


各パーツは黒鉄磨き上げ処理を行っています。
＜黒鉄磨き上げパーツ＞
チャージングハンドル、トリガー、トリガーガード、トリガーピン、リアサイト一式、セレクター、セレクターキャップ、ボルトリリース、マグキャッチ、リアロックピン、リアサイトスクリューetc


サイトスクリューはマイナススクリューをワンオフ製作。

全弾打ち尽くすとボルトキャッチが稼働し、オートストップ機能が作動します。

フレーム左側の「M4A1 CARBINE」の刻印は埋めています。

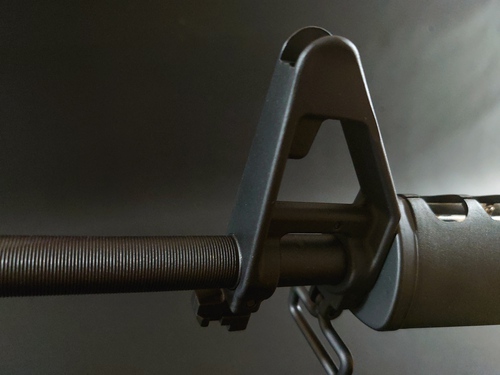

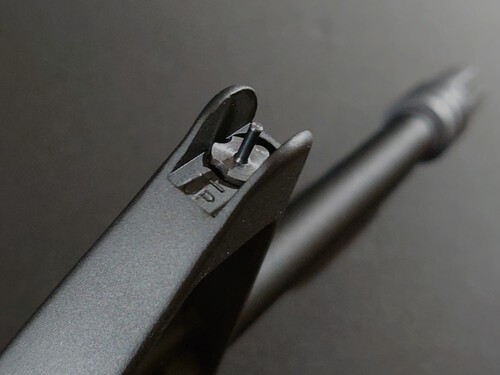

フロントサイトポストは実銃同様に前後をフラット化。




フロントサイトも円錐形のサイトピンを装着。

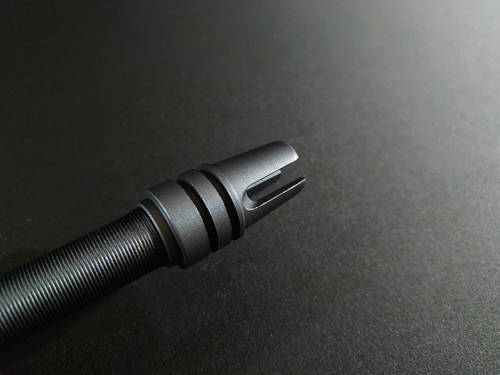

三又チューリップハイダーは実銃形状でワンオフ製作。

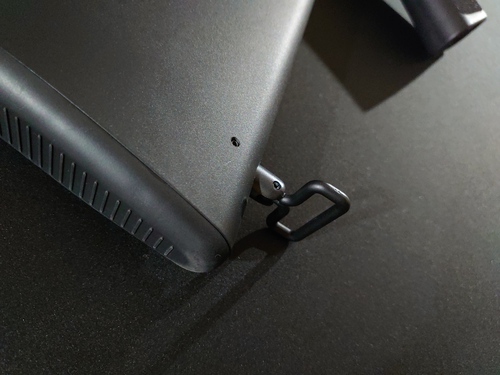

E&C オリジナルは固定スリングスイベルのため、実銃同様に可動スリングスイベルに換装。

可動スリングスイベルは実銃形状のMS FACTORYワンオフ製作。3mmスプリングピンでストックに固定しています。

E&C M16VNハンドガードはヒートガード装備。


マガジンは次世代対応20連ショートマガジンを製作。

マガジンアウターは酸化被膜のG＆Pスチール製を使用。
アウターケースに加工済みのインナーを格納し、隙間から土埃が入らないようゴム材でシーリング。
弾残り0で、全弾撃ち尽くすとオートストップ機能が作動します。
リアルカウント装弾（装弾数：実銃同数20発）

配線は全て伝導効率が高いテフロンコードで敷設。安全性とスイッチ保護のためストック内に20Aヒューズを格納。
