2022年01月29日

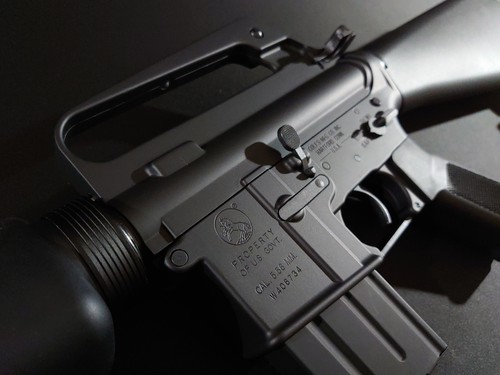

【オーダー品】次世代COLT AR-15 M16 Vietnam　E&C×東京マルイ次世代(HK416/M4)

ベトナム戦争初期に於いてアメリカ軍、南ベトナム軍に配備されたCOLT AR-15。

今回はE&Cをベースに東京マルイの次世代ユニットを組込み次世代化しました。

次世代ユニットによる射撃に伴う激しいリコイルショックと金属音をAR-15で体感可能としました。

＜次世代AR-15構成＞
E&C M16VN：アッパーフレーム、フロント一式、ストック
東京マルイ（次世代HK416/M4）：メタルロアフレーム、メカボックス、次世代リコイルユニット、チャージングハンドル、ボルトユニット、チャンバー他
モーター：東京マルイ　EG1000モーター

＜外観加工箇所＞
次世代ユニット組込みのため、アッパーフレーム、ロアフレーム他各パーツの擦り合わせを実施。

①ロアフレーム後端のリブカット＆実銃形状成型、右側後端はロックピン脱落防止リブ造成
②フロントロックピン下のRを実銃同様に直角成型加工
③マグキャッチガード除去＆R成型
④ポート下リブ全カット成型
⑤M4A1 CARBINE刻印埋め、CHモールドカット

↓ベトナム戦争におけるAR-15実銃の画像

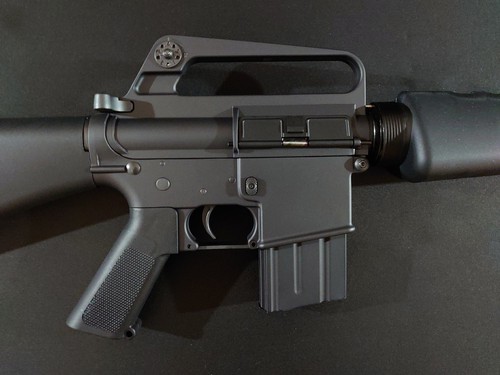

AR-15の特徴として、ボルトフォアードアシスト、マグキャッチガード、ポート下ロックピン抜止リブが装備されていません。

今回製作した次世代AR-15もボルトフォアードアシストがない造形で、ベトナム戦争初期の時代を感じます。

後端リブを実銃同様にリブ成型とロックピン脱落防止リブ造成を行っています。

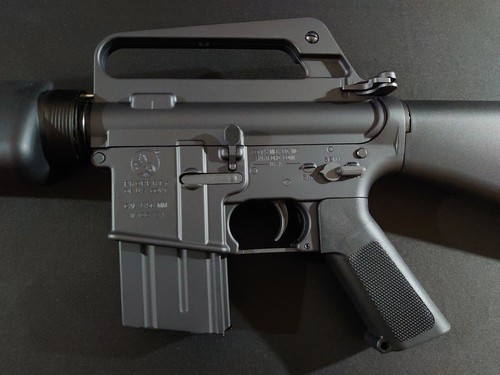

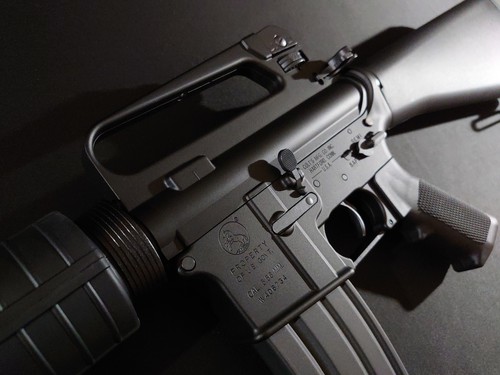

フレーム右側の刻印はCHモールドも含め全て埋めています。

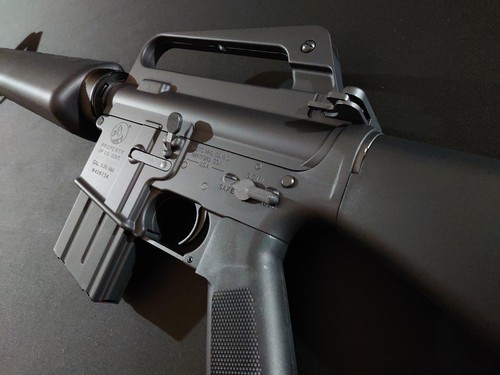

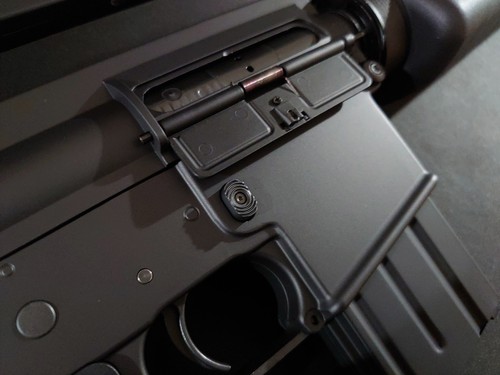

マグキャッチガード除去＆成型及びポート下のリブは全てカット＆成型しています。

ボルトは射撃に連動して前後に可動します。
チャージングハンドルを引くとボルトが後退し、次世代チャンバーのホップアップダイヤルにアクセスできます。

各パーツは黒鉄磨き上げ処理を行っています。
＜黒鉄磨き上げパーツ＞
チャージングハンドル、トリガー、トリガーガード、トリガーピン、セレクター、セレクターキャップ、ダミーボルト、ボルトリリース、マグキャッチ、リアロックピン

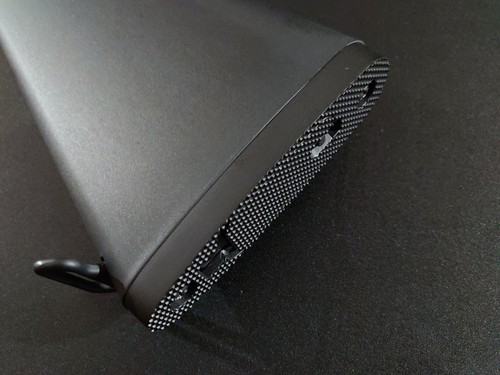

E&C オリジナルは固定スリングスイベルのため、実銃同様に可動スリングスイベルに換装。

可動スリングスイベルは実銃形状のMS FACTORYワンオフ製作。3mmスプリングピンでストックに固定しています。

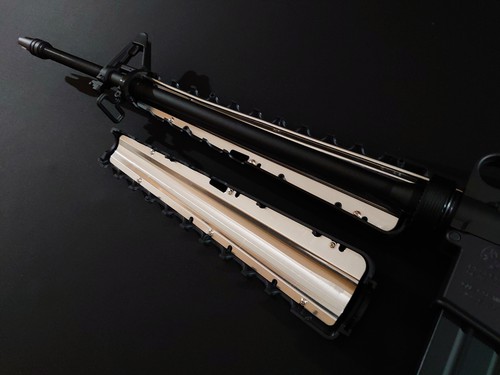

ハンドガードはヒートガード装備。

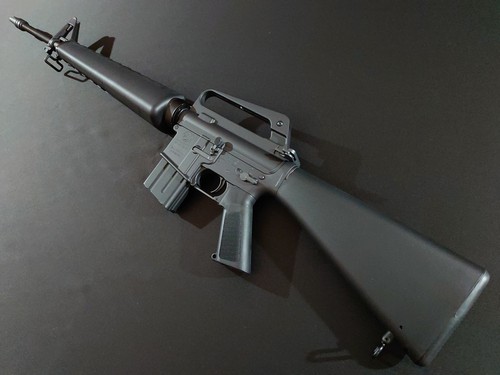

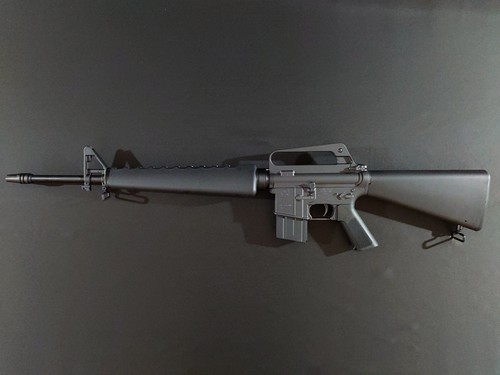

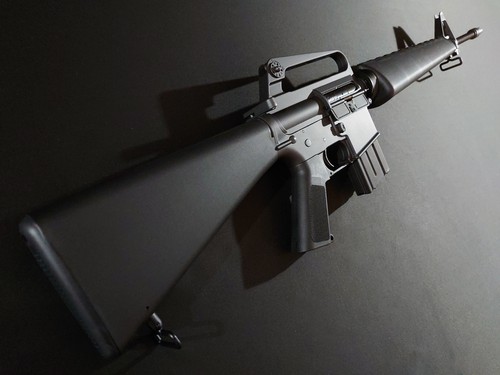

すべての加工が完了し、次世代AR-15が完成しました。
ご依頼主様大変お待たせいたしました。

次世代M16、次世代XM177、次世代M727等の製作についてのお問い合わせは、下記メールアドレスまでご連絡願います。

＜メールアドレス＞　xjr2236@yahoo.co.jp
＜製作者＞MS FACTORY

Posted by MS FACTORY at 15:27 │クラフト│ナム戦│次世代│東京マルイ│E&C

2022年01月15日

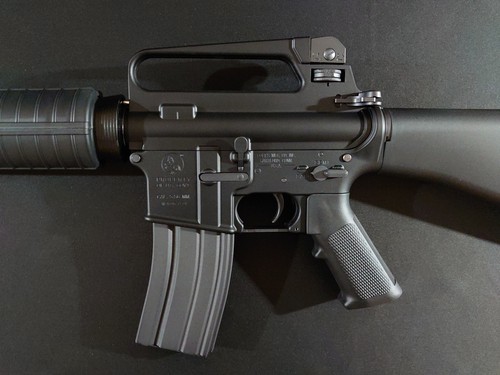

次世代M16A2 E&C×東京マルイ次世代(HK416/M4)

スチール芯弾 M855弾を使用するため、1-7ライフリングが刻まれた最強アサルトライフルM16A2。

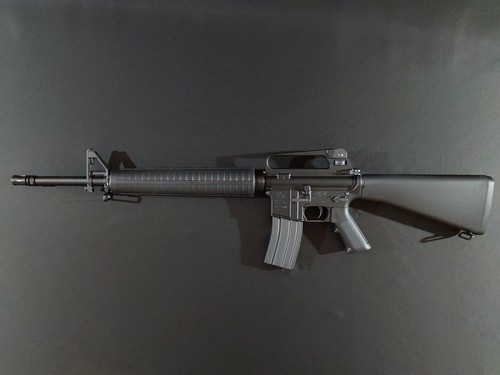

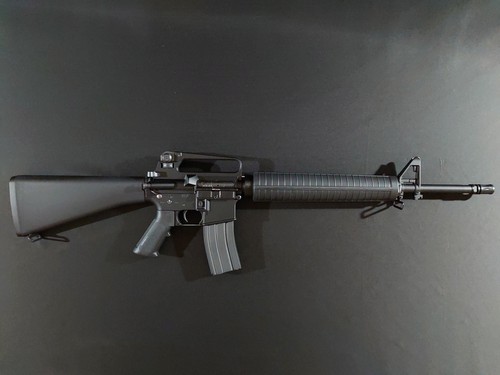

MS FACTORYにて東京マルイ次世代メカボックス・リコイルユニットを組み込んだ次世代M16A2を製作。

次世代ユニットによる射撃に伴う激しいリコイルショックと金属音をM16A2で体感可能としました。

＜次世代M16A2構成＞
E&C M16A2：アッパーフレーム、フロント一式、ストック
東京マルイ（次世代HK416/M4）：メタルロアフレーム、メカボックス、次世代リコイルユニット、チャージングハンドル、ボルトユニット、チャンバー他
モーター：東京マルイ　EG1000モーター

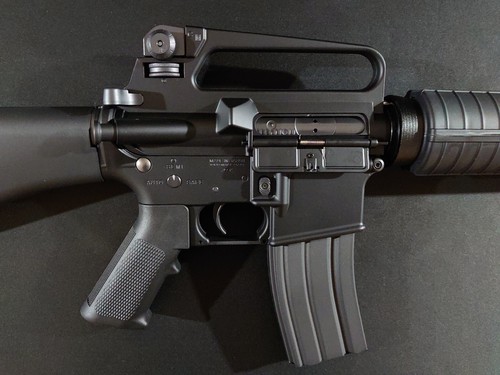

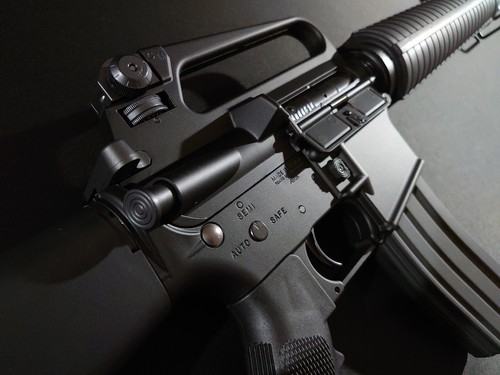

全弾打ち尽くすとボルトキャッチが稼働し、オートストップ機能が作動します。

M4A1 CARBINE刻印は埋めています。

各パーツは黒鉄磨き上げ処理を行っています。
＜黒鉄磨き上げパーツ＞

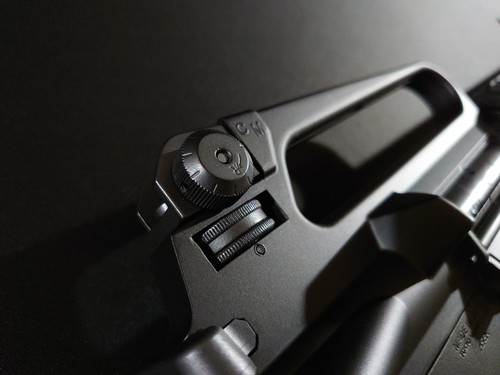

チャージングハンドル、トリガー、トリガーガード、トリガーピン、ボルトフォアードアシストノブ、セレクター、セレクターキャップ、ダミーボルト、ボルトリリース、マグキャッチ、エレベーター式リアサイト
